In de verwerkingsinstructies vindt u handige tips, adviezen en een checklist. De verwerking van kalkzandsteen is in de volgorde van het bouwproces beschreven. Hiermee heeft u alle benodigde informatie op de bouwplaats beschikbaar. Daardoor verloopt het bouwproces beter, met minder faalkosten tot gevolg. De hoofdstukken van het verwerkingsinstructieboek staan hier afzonderlijk van elkaar beschreven. Wilt u meer weten over de richtlijnen van het opperen? Wilt u liever het gehele handboek in één keer downloaden? Opmerkingen over deze verwerkingsinstructies zijn van harte welkom, zo kunnen we samen de inhoud nog verder optimaliseren. Deze verbeterpunten kunt u doorgeven aan onze afdeling Techniek & Advies.
Met Calduran kalkzandsteen-lijmblokken bouwt u snel en arbeidsvriendelijk. Onze lijmblokken zijn gemakkelijk in de juiste maat te knippen, zagen en verwerken op de bouwplaats. Vergeleken met oplossingen in metselwerk, heeft lijmwerk een hogere hecht- en buigtreksterkte. Kalkzandsteen lijmblokken kunnen worden toegepast in binnenwanden waar gebruik van een stelmachine niet mogelijk is. Als machinale verwerking van blokken wel mogelijk is, kunt u elementen gebruiken.
Belangrijke verwerkingsregels en afmetingen
Wees goed voorbereid! In de verwerkingsinstructies vindt u handige tips, adviezen en een checklist voor de verwerking van onze kalkzandsteenproducten. Blokken zwaarder dan 14 of 18 kg (afhankelijk van de CAO van uw verwerker) machinaal verwerken. Blijvende lintvoegdikte: 2 mm. Niet-dragende L67-wanden om de 3,5 à 4 meter dilateren. Zijn er meerzijdige belemmeringen of hebben de wanden openingen? De verlijming van de blokken en de blokprofilering zorgen voor een zeer vlak eindresultaat. Stel één laag kimblokken in de specie om een vlakke ondergrond te krijgen om op verder te lijmen.
We leveren de kimblokken in hoogtes van 25, 40, 60, 80, 100 en 120 mm. Voor de L67 zijn geen kimblokken verkrijgbaar. Elementen zijn verkrijgbaar in verschillende diktes met een hoogte van 538 mm of 648 mm. De lengte is altijd 997 mm. Ze wegen 100-360 kg per stuk. U kunt de elementen verwerken met een elementenstelmachine: efficiënt en Arbo vriendelijk. De verwerkingssnelheid is groot. Bovendien kunt u met kleine kraantjes werken, dat maakt de elementen geschikt voor bouwprojecten in binnensteden.
Plaats tijdens de verwerking van de elementen kunststof doken in de dookgaten. We leveren de elementen als een compleet bouwsysteem. Eerst werken we de wanden uit naar wanduitslagen; inclusief benodigde dilataties. De passtukken zagen we in onze fabriek op maat. Dit voorkomt afval op de bouwplaats. Incidenteel komt de vraag of losse elementen geleverd kunnen worden zonder de gezaagde passtukken. Dit wordt om diverse redenen afgeraden. Hoge verwerkingssnelheden. Met elementen kunt u elke wandhoogte maken, bekijk ons assortimentsoverzicht. De wandhoogte is de afstand vanaf de ruwe vloer tot de onderkant van de verdiepingsvloer. Of de afstand vanaf de ruwe vloer tot de bovenliggende constructie. U kunt een wandhoogte kiezen waarbij geen gezaagde bovenlaag en geen dubbele kim nodig is. Blijvende lintvoegdikte: 2 mm. Stel één laag kimblokken in de specie om een vlakke ondergrond te krijgen om op verder te lijmen. We leveren de kimblokken in hoogtes van 25, 40, 60, 80, 100 en 120 mm. Voor de L67 zijn geen kimblokken verkrijgbaar. Uw ambitie om circulair te bouwen vervult u met Calduran Caldubo® elementen.
Funderingen en bouwsystemen
In delen van Nederland waar de grond voldoende zanderig en draagkrachtig is, kan “op staal” worden gefundeerd in plaats van op betonnen heipalen. Na het storten van een betonplaat op een vorstvrij niveau, moeten de wanden nog wel tot aan de onderkant van de begane vloer worden gemaakt. Dit kan goed met kalkzandsteen omdat dit een goed vochtbestendig en draagkrachtig materiaal is. Door de grote elementafmetingen kan een hogere verwerkingssnelheid bereikt worden. Als u de betonstrook vlak afstort en de hoogte tot onderkant begane grondvloer overeen laat komen met een elementhoogte van 538 of 648 mm, scheelt dat veel tijd.
Kimblokken zijn er van 25 tot 120 mm hoogte. Voor de kimvoeg houdt u gemiddeld 20 tot 30 mm hoogte aan. Als u er daarbij ook nog voor kan kiezen om het buitenblad in kalkzandsteen uit te voeren, dan scheelt dit veel vierkante meters metselen. Deze werkwijze kan met rijtjeswoningen maar ook voor appartementen. Zeker als de begane grondvloer nog iets verhoogd is. Bij appartementen worden ter plaatse van de bouwmuren, vanwege de akoestisch ontkoppelde vloeroplegging, meerdere elementen tegen elkaar geplaatst. U moet er wel voor te zorgen dat een elementenstelmachine over een vaste ondergrond kan rijden.
Bouwbedrijf Van Wijnen Harderwijk heeft voor elementen in de fundering gekozen bij het project de Ruijtersweide in Eemnes. Neem indien mogelijk ook het buitenspouwblad mee tot 350 mm onder maaiveld niveau. Bij de Calduran kalkzandsteen producten leveren wij een uitgebreid assortiment hulpmateriaal. In onderstaande afbeelding staat het hulpmateriaal aangegeven.
De ankers maximaal 1 keer buigen en weer terug buigen en met de open zijde naar onder leggen. Tot 10 meter boven het maaiveld 4 ankers per m2 toepassen, d.w.z. bij elementen in elke lintvoeg h.o.h. 450 mm. Bij meer dan 10 meter boven het maaiveld, 6 ankers per m2 toepassen. Bij elementen in elke lintvoeg h.o.h. Pas bij elke spouwanker een clip toe. Bij stabiliteitswanden t/m een dikte van 150 mm, 1 anker per 650 mm, d.w.z. Bij wanden dikker dan 150 mm 2 koppelstrips per 650 mm h.o.h., d.w.z. De lijmplaat kan in dragende wanden vanaf 100 mm dik worden toegepast en heeft een afmeting van 126 x 117 mm, de dikte is 1,5 mm. RB Lijmplaat (Sendzimir) Verzinkt worden per 50 stuks geleverd. Toepasbaar bij starre wandaansluiting en bij aansluitingen met vooraf gestelde houten kozijnen.
Ankers max. Afmeting: 60 mm breed en 1,25 mm dik. Toepasbaar bij gevulde dilataties van ca. 10 mm tegen bestaande constructies of bij verschillende lagenmaten h.o.h. max. Afmeting: 60 mm breed en 1,25 mm dik. Toepasbaar bij gevulde dilataties van ca. 10 mm, h.o.h. max. Voor lijm- en vellingblokken. Sendzimir verzinkt, worden per 100 stuks geleverd. Kunststof centreerdoken die precies passen in de dookgaten in de bovenzijde van de elementen en in de groef aan de onderzijde van de elementen. Hiermee kunnen elementen sneller en vlakker worden geplaatst.
Stalen strip (S235), thermisch verzinkt, met slobgat. Voor het koppelen van de bovenzijde van niet-dragende wanden aan de betonvloer waarbij verticale beweging opgenomen kan worden door de slobgatverbinding. 1 koppeling per m1 windbelaste gevel (windgebied II, max. Het dookgat-anker is geschikt voor het verankeren van de bovenzijde van de niet-dragende wand aan de vloer. Afmetingen: lang 55 mm, rond 33 mm, 1,5 mm dik. Het z-anker is geschikt om dragende en niet-dragende wanden flexibel te koppelen, bij 10 mm verspringende lintvoeg. Afmetingen 78x11x78 mm doorsnede 28×0,7 Sendzimir verzinkt.

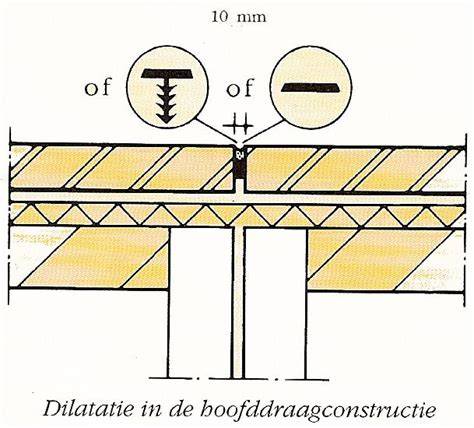

Om ter plaatse van dilataties de zijdelingse stabiliteit van wanden te kunnen waarborgen kan het glij-anker worden toegepast. De wanddelen kunnen met behulp van het anker stabiliteit aan elkaar ontleden (krachten loodrecht op de wand). Afmetingen: 0,75 x 22 x 300 mm (150 mm niet-hechtend gedeelte). RVS, A2 kwaliteit. RVS, voor wanddiktes van 67 tot en met 300 mm. Vellingblokken kunnen als dragende of niet-dragende wand worden uitgevoerd. Dat kan in showrooms, bedrijfshallen, sportgebouwen, winkelcentra of scholen. De blokken kunt u zowel handmatig als machinaal verwerken, afhankelijk van de afmeting. De blokken worden verlijmd. Omdat de lijmvoegen slechts 2 mm zijn, hoeven ze niet gevoegd. Dankzij de vellingkanten heeft de wand geen verdere afwerking nodig.
Kernpunten en materiaalkeuzes
Wees voorbereid! In de verwerkingsinstructies vindt u handige tips, adviezen en een checklist voor de verwerking van onze kalkzandsteenproducten. Deze mortel heeft de juiste kleur voor de Calduran vellingblokken. Niet-dragende V67-wanden moeten globaal om de 3,5 à 4 meter gedilateerd. Zijn er meerzijdige belemmeringen of hebben de wanden openingen? Stel één laag kimblokken in de specie om een vlakke ondergrond te krijgen om op verder te lijmen. Hiervoor leveren we vellingkimblokken in dezelfde lengte als de vellingblokken. Voor de V67 leveren we geen vellingkimblokken, deze kunnen in het werk op maat worden geknipt of gezaagd. 1.
Kunststeen kalkzandsteen: Kalkzandsteen of silka is een harde lichtgrijze kunststeen, zwaar, niet poreus, ongebakken. Het is een metselsteen gevormd door ongebluste kalk en vochtig zand te mengen, in een vorm te persen en onder stoomdruk te verharden. Daardoor verandert het in calciumhydrosilicaat. In Nederland werd de eerste fabriek in 1898 in Oldenzaal gebouwd. Kalkzandsteen stenen en blokken worden in principe gebruikt voor niet-dragende binnenwanden, dragende binnenwanden (niet alle soorten), het binnenspouwblad en kimlagen. Kalkzandsteen blokken worden gelijmd, waardoor dunne lijmvoegen en een dunne pleisterlaag mogelijk zijn.
Aandachtspunten- Gebruik de metselmortel of lijm die de fabrikant voorschrijft. - Kalkzandstenen kunnen vocht opslaan en bij regenachtig weer verkleuren of zwemmen; dek af en behandel vocht. - Laat bij opslag en verwerking kalkzandsteen niet nat worden. Dek af en zorg voor een droge ondergrond. - Lijmvoeg volledig vullen zodat er geen onregelmatige druk ontstaat. - Dragende wanden moeten altijd op een gefundeerde en stevige ondergrond staan. - Passtukken en hulpmiddelen: voor het op maat knippen en zagen bestaan er diverse gereedschappen; makelaars bij Calduran bieden gecertificeerde oplossingen.
Kwaliteiten en toepassingen
Voordelen: blokken bouwen snel, binnenmuren zijn snel te realiseren en goedkoper dan veel alternatieven. Onbrandbaar en warmte- en geluiddempende eigenschappen. Door het gewicht hebben kalkzandstenen goede geluidwering, vooral dikkere blokken fungeren als scheidingswand. Maat- en vormvast, toleranties kleiner dan 1 mm, lijm- en vellingblokken vaak ongespouwd of afgewerkt met een dunne pleisterlaag. Elementen hebben grotere afmetingen en werken snel, maar vereisen kraantje of speciale hijsvoering. Calduran biedt Hoogbouwelementen met hogere druksterkte voor hoogbouw in de juiste verhoudingen en afmetingen.
Bij twijfel over toepassing: raadpleeg altijd de leverancierf bij de documentatie en specificaties van de toe te passen materialen. Kalkzandsteen is milieuvriendelijker dan beton en wordt daarom veel toegepast in duurzame woningbouw.
Samenvatting van productportefeuille
- Kimblokken hoogtes: 25, 40, 60, 80, 100, 120 mm. - Blokken en elementen: lengtes tot 997 mm, hoogte 538 of 648 mm, diktes variëren 25-360 mm. - Lijmblokken en vellingblokken: lichte- tot middelzware wanden, met 2 mm lijmvoeg. - Hoogbouwelementen: CS36, CS44, tot vele bouwlagen. - Diverse hulpmaterialen: ankers, lijmplaat, dookgaten, centererdoken, wandankers, koppelstrips, sloboogjes en meer.
