Werkingsmechanisme en installatie van een vloerverwarming verdeler: open versus gesloten verdeler

Om optimaal van je vloerverwarming te kunnen genieten en om het hoogste rendement te behalen, is het van belang om de juiste verdeler voor je installatie te kiezen. Een vloerverwarming verdeler zorgt ervoor dat warm water gelijkmatig verdeeld wordt over alle verwarmingsbuizen. Er bestaan twee soorten verdelers; een open en een gesloten verdeler. Beide verdelers hebben een andere werking. Maar hoe weet je nou of je een open of gesloten verdeler nodig hebt voor jouw vloerverwarming?

Wat is een vloerverwarming verdeler?

Een vloerverwarming verdeler is een holle pijp waarop een aantal kranen zijn gemonteerd. Het apparaat zorgt ervoor dat water met een constante temperatuur door alle verwarmingsbuizen verdeeld wordt. De verdeler pompt hierbij het warme water gelijkmatig door het hele systeem. Een open verdeler brengt warm water dat afkomstig is van de warmtebron rechtstreeks naar de groepen van de vloerverwarming. Een open verdeler bevat geen pomp die het warme water vermengt met het koude water dat door de vloer heeft gecirculeerd. Het is dus extra belangrijk dat de warmtebron de juiste temperatuur levert.

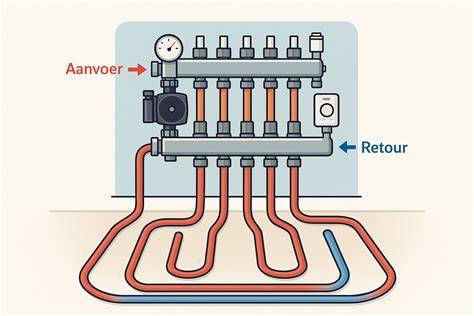

Open verdeler (zonder pomp) versus gesloten verdeler (met pomp)

Een open verdeler wordt vooral gebruikt bij een vloerverwarming in combinatie met een warmtepomp, omdat een warmtepomp vaak voorzien is van een eigen pomp die het water door de vloerverwarming pompt en de temperatuur stabiel houdt. In tegenstelling tot een open verdeler zonder pomp, is een gesloten verdeler wel voorzien van een energiezuinige pompmodule. Dit systeem wordt ook wel mengverdeler genoemd. De pomp van de gesloten verdeler zorgt voor de stroming in de verwarmingsbuizen. Het warme water (45+ graden) uit de warmtebron wordt in de verdeler vermengd met koud water dat al door het vloerverwarmingssysteem heeft gecirculeerd en zijn warmte heeft afgegeven.

Om ervoor te zorgen dat er niet te heet water de vloer in gaat, is een voeler en een thermostaatkraan nodig. Is de temperatuur te hoog, dan schakelt de voeler de pomp uit. Bij het gebruik van een lage temperatuursysteem (vaak een warmtepomp) is een LTV - verdeler nodig. Een open verdeler mengt niet; er vindt geen menging plaats. Een gesloten verdeler mengt wel en bevat beveiliging zoals een voeler en thermostaatkraan.

Wanneer kiezen voor open of gesloten verdeler?

De keuze hangt voor een groot deel af van de warmtebron en persoonlijke voorkeur. Een cv-ketel zonder pomp of met een beperkte pomp kan bij een laag temperatuursysteem beter een verdeler zonder pomp hebben. In een woning met een cv-ketel is een open verdeler minder geschikt dan een gesloten verdeler met pomp. Voor een systeem met warmtepomp komt een open verdeler vaak beter tot zijn recht, mits de warmtepomp ook een passende pomp levert.

Belangrijk zijn ook de maximale temperaturen: bij warmtebronnen met hoge aanvoertemperaturen (60-80°C) wordt vaak een mengverdeler toegepast, zodat de vloer de juiste temperatuur behoudt en niet beschadigd raakt. De gewenste vloertemperatuur ligt doorgaans rond de 35-50°C, afhankelijk van de tegel- of vloerafwerking en isolatie.

Technische werking en inregeling

Een vloerverwarming verdeler bestaat uit meerdere groepen; elke groep correspondeert met een of meerdere ruimtes. Op de aanvoerbalk van de verdeler kunnen flowmeters worden gemonteerd om de volumestroom per groep in te regelen. Het vermogen per groep is afhankelijk van de hoeveelheid warm water die door die groep circuleert. Het inregelen van de volumestroom per groep is niet alleen bepalend voor comfort maar ook voor het verschil in temperatuur van het water dat de groep ingaat en uitgaat.

In een mengverdeler zorgt de ingebouwde pomp voor de circulatie van het water door de op de verdeler aangesloten groepen. Het mengen van warm water uit de cv-ketel gebeurt totdat het water in de verschillende groepen weer op het gewenste peil is. De temperatuurvoeler meet de temperatuur van het water wat de vloer in gaat. Wordt deze te laag, dan opent de thermostaatknop de klep waarop deze is gemonteerd, en wordt warm water vanuit de cv-ketel aangevoerd totdat de temperatuur op de gewenste waarde is gekomen. De maximaaltemperatuur dient als extra beveiliging voor het aanvoerwater; bij een te hoge aanvoer wordt de vloer beschermd.

Bij hoge temperatuur systemen (HT) zoals stadsverwarming of cv-ketels met hoge aanvoer is een mengverdeler nodig om de temperatuur te reduceren tot circa 35-50°C in de vloer. Bij lage temperatuur systemen (LT) kan de verdeler zo worden gekozen dat er geen menging nodig is of dat de menging beperkt wordt. Voor stroomvoorziening kan een LTV-verdeler met pomp ingezet worden bij variabele aanvoertemperaturen. Voor koeling kan de vloerverwarming op basis van LTC, LTVC, Solid of RVS verdelers worden uitgebreid.

Installatieplaats en locatiekeuze

De verdeler moet het liefst zo dicht mogelijk bij de warmtebron worden geïnstalleerd, zodat de transportleidingen zo kort mogelijk zijn. Vaak wordt een verdeler in een hal, bijkeuken of inbouwkast geplaatst. De vloer moet altijd na egalisatie worden afgedicht en de verdeler moet worden ingesteld nadat de vloer geplaatst is. Het opstartprotocol is cruciaal: verhoog de temperatuur dagelijks met 5 °C tot 40 °C bereikt is. Voor een optimaal rendement is goede isolatie van de woning essentieel, met onder meer vloerisolatie zoals tempex of schuimbeton.

Aanvullende aandachtspunten per systeem

• HT-systemen (70 °C primair) vereisen menging met pomp: LT-verdeler of LTV-verdeler met mengfunctie is aanbevolen.
• LT-systemen (35-45 °C primair) vragen vaak verdelers zonder pomp of met hydraulische neutrale werking.
• Retourtemperatuurbegrenzer (RTL-ventiel) is gewenst bij stadsverwarming om de retourtemperatuur laag te houden voor beter rendement.
• Bij renovatie kunnen verdelers met geïntegreerde pomp (verdeler met pomp) ideaal zijn voor snelle en efficiënte aanpassing.

Overzicht van veelvoorkomende verdelertypen

De veredelingsopties voor verschillende warmtebronnen omvatten:

• CV-ketel met radiatoren: verdeler met pomp, vaak LTVC of Solid/ LT-verdeler.
• Warmtepomp: open verdeler zonder pomp kan passend zijn, maar vaak verdient een gesloten (meng)verdeler mét pomp de voorkeur voor stabiele temperatuurregelingen.
• Stadsverwarming: speciale verdelers met hogere druk en temperatuur, inclusief RTL-ventiel en vaak retourtemperatuurbegrenzer.

Samenvattend keuzemoment

De eerste selectie van een verdeler vindt plaats op basis van warmtebron en aanvoertemperatuur. Bij hoge aanvoertemperatuur is een meng-injectieverdeler met pomp aanbevolen. Bij lage aanvoertemperatuur kan men kiezen voor verdeler zonder pomp of een verdeler met hydraulische neutraal werking. De keuze bepaalt uiteindelijk comfort, energieverbruik en betrouwbaarheid van het hele systeem. Als er wijzigingen aan de verwarmingsinstallatie plaatsvinden, zoals plaatsing van extra radiatoren of vloerverwarming, dient dit aan de leverancier van de warmtebron te worden gemeld. Wij adviseren bij twijfel onze webshop met vloerverwarmingsverdeleropties te bekijken.

Praktisch overzicht en tips

1. Beoordeel de warmtebron: cv-ketel, warmtepomp, stadsverwarming. Dit bepaalt samen met aanvoertemperatuur de benodigde verdeler.
2. Kies tussen open of gesloten verdeler op basis van pompbehoefte en hydraulische neutraalwerking.
3. Plan de installatie dicht bij de warmtebron en zorg voor korte transportleidingen.
4. Voor hoog-temperatuur systemen gebruik een mengverdeler met pomp; voor laag-temperatuur systemen kan een pomploze verdeler volstaan.
5. Installeer terugslagklep en RTL-ventiel waar nodig (bij stadsverwarming) voor veiligheid en efficiëntie.
6. Laat de verdeler na installatie correct afstellen en volg het opstartprotocol nauwkeurig op.

De verdeler is het kloppende hart van een watergedragen vloerverwarmingssysteem, en de juiste keuze en afstelling dragen aanzienlijk bij aan comfort en energiebesparing. Met de juiste verdeler kun je een gelijkmatige warmteverdeling realiseren, koude plekken voorkomen en de efficiëntie van de installatie maximaliseren.
