Dat er bij vloerverwarming heel wat meters buis de vloer in gaan, is voor veel mensen wel duidelijk. Het doel is immers dat de hele ruimte gelijkmatig verwarmd wordt, zodat er geen koude plekken ontstaan. Hoeveel buis u precies nodig heeft, is echter niet zomaar te zeggen. De eerste vraag die u moet beantwoorden is of de vloerverwarming als hoofdverwarming of als bijverwarming gaat dienen. Wanneer de vloerverwarming de enige of belangrijkste warmtebron in de ruimte is, moeten de buizen dichter bij elkaar liggen. De standaard wordt vaak gezet op een buisafstand van 10 centimeter. Bij deze legafstand is er ongeveer 10 meter buis per vierkante meter vloeroppervlak nodig.
Wordt de vloerverwarming gecombineerd met radiatoren of een andere warmtebron? Dan spreken we van bijverwarming. In dat geval mag de buisafstand groter zijn, meestal zo’n 15 centimeter. Per vierkante meter vloeroppervlak heeft u dan gemiddeld 7 tot 8 meter buis nodig. Niet iedere ruimte in huis stelt dezelfde eisen aan warmte en comfort. Dit zijn ruimtes waar mensen veel verblijven en waar comfort het belangrijkst is. In ruimtes waar de temperatuur alleen behaaglijk hoeft te zijn en geen hoge ruimtetemperaturen nodig zijn, kan worden gekozen voor een grotere legafstand.
Vaak is vloerverwarming hier een vorm van bijverwarming of is een laag verwarmend vermogen al voldoende met buizen op 15 cm afstand. Naast de totale lengte buis is ook het aantal groepen van de verdeler belangrijk. Bij hoofdverwarming geldt meestal één groep per 10 m², oftewel maximaal 100 meter buis. Wilt u een ruimte van 30 m² voorzien van vloerverwarming? Houd er rekening mee dat groepen het beste per ruimte of zone worden aangelegd, zeker als u gebruik wilt maken van een zoneregeling met individuele thermostaten per ruimte. Wanneer u grote ruimtes of lange looproutes gaat voorzien, plan de groepen dan dusdanig dat geen enkele lus langer is dan de aanbevolen maximale buislengte per groep (meestal 80 m ~ 100 m).
Met de bovenstaande richtlijnen kunt u een goede inschatting maken van het aantal meters buis dat nodig is voor uw vloerverwarming. Toch blijft elke woning uniek en factoren zoals isolatie, warmtebron en warmteverliezen kunnen de berekening beïnvloeden. Wilt u zeker weten dat u de juiste hoeveelheid buis en het juiste aantal groepen bestelt? Het is belangrijk om vooraf het juiste type fermacell® Therm25TM vloerverwarmingselement te kiezen, op basis van de ruimte en de toepassing van het project: renovatie of nieuwbouw. Er zijn namelijk twee varianten van de Therm25TM, beide ontworpen voor droge dekvloeren, maar met een verschil in onderlinge sleufafstand en toepassing: Fermacell® Therm25TM-167 vloerverwarmingselementen hebben een afstand van 167 mm tussen de sleuven. Fermacell® Therm25TM-125 vloerverwarmingselementen meteen onderlinge afstand van 125 mm tussen de sleuven. Bij de Therm25TM-125 elementen liggen de buizen dichter op elkaar, wat zorgt voor een compactere buisverdeling. Dit is met name geschikt voor situaties met beperkte opbouwhoogte of bij renovaties, waar de constructie hogere eisen stelt aan een gelijkmatige warmteafgifte.
Ik heb 2 offertes voor vv, die nogal verschillen, temeer omdat de ene de buizen op 10cm afstand plaatst en profiellatten gebruikt, en de andere de buizen op 15cm legt en het tacker systeem gebruikt. Blijkbaar was 15 cm voldoende, en zouden Tverschillen op de vloer toch verwaarloosbaar zijn volgens hun ervaring. Maar zijn er niet nog andere nadelen van 15 cm afstand? Moet je daar dan geen hogere temperatuur doorsturen, wat toch hogere stookkosten en lagere rendementen meebrengt? En er moeten toch nog andere nadelen zijn, want anders zou toch iedereen zijn buizen op 15 cm leggen?
En tenslotte: bij keuze tussen profiellatten of tacker systeem lijkt het lattensysteem mij beter omdat daar de buizen niet rechtstreeks op de chappe liggen en bovendien de chape beter rond de buis kan. Afstand is afhankelijk van hoe je leverancier / plaatser z'n berekeningen gedaan heeft. Ik kan me voorstellen dat sommige ruimtes voldoende hebben met 15 en andere met 10. Bij ons liggen ze op 10cm (zo goed als overal).
Er is geen 'beste' afstand, moet voor elke kamer en zelfs voor bepaalde zones in een kamer (bijv. aan een grote raam) individueel bekeken worden. Ik zou de warmteverliesberekeningen en de legplannen eens opvragen, dan ga je al een beter zicht krijgen wie er serieus met zijn job bezig is en wie wat minder. En tenslotte: bij keuze tussen profiellatten of tacker systeem lijkt het lattensysteem mij beter omdat daar de buizen niet rechtstreeks op de chappe liggen en bovendien de chape beter rond de buis kan. Ik dacht dat met een tackersysteem de warmte sneller verdeeld wordt. Die latten en platen kosten allemaal geld en brengen niets op. van problemen met tackers op gespoten PUR, daar heb ik geen weet van, dat kan. Over de prijs is het inderdaad misschien beter de offertes te vergelijken ipv recht voor de raap te zeggen dat deze duurder zijn zoals ik net heb gedaan.
Hoe dikwijls is het -20°C in België volgens jou dan? PHPP, waar ze passiefhuizen mee uitrekenen, rekent zelfs maar met buitentemp van iets van -3 ofzo... een installatie die correct ontworpen is voor -10 zal voor Vlaanderen nooit een probleem opleveren volgens mij. Het valt gemiddeld maar 2-3 keer per jaar voor dat het overdag kouder is dan -10°C. Mss hier en daar in een wat scherpere bocht, maar daar doe je er gewoon wat extra. Voor die -20°C moet je geen schrik hebben. Als het al eens zou koud is dan is dat is 1 nacht voor enkele uren. Bedankt voor alle info. Ik zal idd de legplannen en berekeningen eens opvragen. Zelfs deze winter is het in Ukkel maar 1 dag gemiddeld kouder geweest dan -8°c (om juist te zijn -8,4°C). En je huist zakt niet even in temperatuur als het een paar uur -20°C is. Dat een verwarmingsinstallatie je huis niet warm krijgt omdat de (correcte) warmteverliesberekening maar bij -8°C is gebeurd is het laatste waar je je zorgen om moet maken.
Waar je wel zorgen moet om maken is dat installateurs hun installatie slecht dimensioneren waardoor effectief het risico bestaat dat je sommige ruimtes niet warm krijg en andere te warm. Tapijt en laminaat werken isolerend en dit gaat ten koste van je afgifte vermogen van je vloerverwarming. Een te "korte" legafstand kun je compenseren door de verdelertemperatuur lager in te stellen. Met die isolatiewaardes zit je grofweg ergens aan 30-35W/m2; dat krijg je zelfs met vv buizen op 20cm als je dat wil. Alleen moet je dan een beetje hoger stoken (of hoger debiet). Maar om daar juist over te oordelen, moet er een correcte warmteverliesberekening zijn voor alle lokalen. Op zich is 15cm wel een beter startpunt dan 10cm naar mijn mening voor jouw woning. Waarom meer betalen voor meer vv-buis als dat voor niets nodig is? Je plaatst wat meer isolatie, neem er dan ook de voordelen van en leg je vv goedkoper. Natuurlijk? Helemaal niet natuurlijk. afstand buizen is 1 parameter, maar ook debiet en watertemperatuur zijn net zo belangrijk. Er is geen enkele reden om zonder meer aan te nemen dat 'opwarmen bij het begin van het stookseizoen' langer duurt. Wat dat trouwens ook zou mogen zijn, dat 'opwarmen bij het begin van het stookseizoen'. Op een dag beslis je van je verwarming terug aan te zetten en dat is.
Technische keuzes: legpatronen, installatiewijzen en randvoorwaarden
Misschien heeft je ketel zin om te verwarmen, misschien ook nog niet... Of misschien laat je de ketel alles gewoon zelf beslissen. En bepaalt die gewoon zelf dat het tijd is om terug te verwarmen en dan het je het moment van het begin van het stookseizoen gegarandeerd gemist. Er is geen enkele reden te geloven dat een van beide systemen andere verwarmingseigenschappen zou hebben. Ik vroeg me af of ik dat even kon staven dat daar geen verschil in gedrag is; Bij Radson gebruiken ze blijkbaar beiden. In volgend document zie je hun technische documentatie ivm vloerverwarming. Je ziet ook de vermogensopbrengsten van de verschillende legwijzen. 'prikken' of met netten valt onder dezelfde categorie.
Vloerverwarming is een efficiënte en comfortabele manier om je huis te verwarmen. Een correcte installatie speelt daarbij een cruciale rol. Een veelvoorkomende vraag is: wat is de ideale afstand tussen de buizen? In deze gids bespreken we de belangrijkste richtlijnen en aandachtspunten. De hart-op-hart afstand van vloerverwarmingsbuizen bepaalt hoe gelijkmatig de warmte wordt verdeeld en hoe efficiënt het systeem functioneert. Gebruik je de vloerverwarming als hoofdverwarming? Dan is een afstand van 10 cm ideaal. Wordt de vloerverwarming gebruikt als bijverwarming? Dan is een afstand van 15 cm meestal voldoende. Omdat er dan nog andere warmtebronnen, zoals radiatoren, aanwezig zijn, hoeft de vloerverwarming minder intensief te werken.
Naarmate de ruimte groter wordt en er meer zones zijn, spelen ook de invloedsfactoren zoals isolatie, randisolatie en vloerisolatie een belangrijke rol bij de uiteindelijke afstand. Randisolatie voorkomt warmteverlies langs de randen en absorbeert de uitzetting van de vloer; vloerisolatie onder de verwarmingsbuizen voorkomt dat warmte naar beneden ontsnapt. Door deze isolatiematerialen te combineren, blijft de warmte beter behouden in de ruimte.
Installatiemethoden en systemen
Een veelgebruikte techniek is infrezen. Hierbij worden sleuven in de bestaande dekvloer gefreesd, waarin de verwarmingsbuizen worden geplaatst. Dit is vooral handig bij renovaties, omdat de vloerhoogte nauwelijks verandert en de bestaande vloer grotendeels behouden blijft. Daarnaast zijn er twee andere gangbare systemen: droogbouw en natbouw. Bij droogbouw worden de buizen in voorgevormde platen gelegd. Dit zorgt voor een snelle opwarming en een lage opbouwhoogte, wat het systeem geschikt maakt voor renovaties. Natbouw daarentegen integreert de buizen in een natte dekvloer. Het infrezen van vloerverwarming is een populaire keuze bij renovaties, omdat het nauwelijks invloed heeft op de bestaande vloerhoogte. Door sleuven in de dekvloer te frezen, kunnen de verwarmingsbuizen direct worden geplaatst zonder dat de vloer volledig verwijderd hoeft te worden. Een groot voordeel van infrezen is dat de warmteafgifte direct onder de vloer plaatsvindt. Hierdoor warmt de ruimte sneller op en wordt energie efficiënter gebruikt.
Droogbouw: Dit systeem maakt gebruik van isolerende platen waarin de verwarmingsbuizen worden gelegd. Natbouw: Hierbij worden de buizen in een natte dekvloer gelegd. Dit zorgt voor een gelijkmatige warmteverdeling en een langdurige warmteafgifte. Welke methode het beste bij jouw project past, hangt af van je wensen. Wil je een snelle opwarming en een lage opbouwhoogte? Dan is droogbouw een slimme keuze. Zoek je juist een systeem met een stabiele en langdurige warmteafgifte? Het kiezen van het juiste bevestigingssysteem voor vloerverwarming hangt af van de installatiemethode en de specifieke eisen van je project. De twee meest gebruikte systemen zijn noppenplaten en tackerplaten. Noppenplaten hebben verhoogde noppen waarin je de vloerverwarmingsbuizen eenvoudig vastklikt. Dit maakt de installatie snel en efficiënt-ideaal als je het zelf wilt doen of een strakke planning hebt. Ze worden vaak gebruikt in droogbouwsystemen, omdat ze de buizen stevig op hun plek houden zonder dat een natte dekvloer nodig is. Het tackerplaat systeem werkt met isolerende polystyreenplaten waarop de buizen met tackernagels worden vastgezet. Dit systeem is vooral geschikt voor natbouwinstallaties, waarbij de buizen in de dekvloer worden verwerkt. Tackerplaten bieden goede isolatie en zorgen voor een gelijkmatige warmteverdeling. Bij de keuze tussen noppenplaten en tackerplaten spelen factoren zoals installatiegemak, isolatie en warmteafgifte een belangrijke rol. De keuze tussen noppenplaten en tackerplaten hangt af van de installatiemethode en de gewenste prestaties. Noppenplaten zijn ideaal voor droogbouwsystemen, omdat ze snel te plaatsen zijn en geen natte dekvloer vereisen. Tackerplaten zijn daarentegen beter geschikt voor natbouwsystemen. Ze zorgen ervoor dat de buizen stevig in de dekvloer verankerd zitten, wat bijdraagt aan een efficiënte warmteoverdracht en goede isolatie.
De vloerverwarmingsverdeler speelt een cruciale rol in uw vloerverwarmingssysteem. Dit slimme mechanisme zorgt voor een gelijkmatige verdeling van warm water over de verschillende verwarmingsgroepen. Zo blijft elke ruimte in huis comfortabel en stabiel op temperatuur. Vaak werkt de verdeler samen met een warmtepomp, een duurzame warmtebron die energie uit de omgeving haalt, zoals uit de lucht, bodem of grondwater. Dankzij kleppen en pompen regelt de verdeler de waterstroom en temperatuur in de leidingen. Hierdoor kunt u eenvoudig de warmteverdeling per zone aanpassen. Benieuwd hoe de juiste vloerverwarmingsverdeler de efficiëntie van uw verwarmingssysteem kan verbeteren?
UITGELEGD: Verdeelstuk voor vloerverwarming

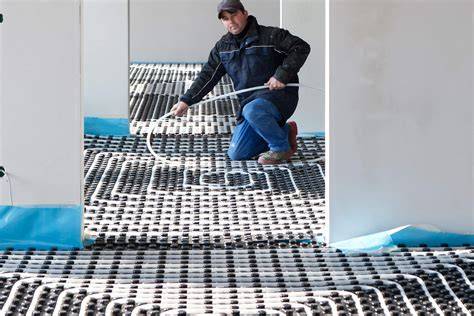

Wil je je vloerverwarming optimaal benutten? Dan is een noppenplaat systeem een slimme keuze. Dit systeem bestaat uit platen met noppen waarin de verwarmingsbuizen eenvoudig vastklikken. Hierdoor verloopt de installatie sneller en preciezer. Vooral voor doe-het-zelvers is dit ideaal: de buizen blijven stevig op hun plek en de warmte wordt gelijkmatig verdeeld. Deze mortel vult de sleuven van ingefreesde vloerverwarming op en creëert een egaal oppervlak. Dit voorkomt niet alleen oneffenheden, maar draagt ook bij aan een stabiele vloerconstructie. Daarnaast spelen randisolatie en vloerisolatie een cruciale rol bij een energiezuinig systeem. Randisolatie voorkomt warmteverlies langs de randen en absorbeert de uitzetting van de vloer. Vloerisolatie onder de verwarmingsbuizen voorkomt dat warmte naar beneden ontsnapt. Door deze isolatiematerialen te combineren, blijft de warmte beter behouden in de ruimte. Na de installatie is het essentieel om het systeem goed te testen en af te stellen. Dit houdt in dat de waterstroom en temperatuur in de leidingen nauwkeurig worden gecontroleerd. Zo wordt de warmte optimaal verdeeld.
Als je zelf je vloerverwarming gaat leggen, is het wel zo handig dat je weet hoeveel buizen je nodig hebt. In deze blog leggen we je daarom uit hoeveel vloerverwarmingsbuis je nodig hebt per vierkante meter. Keuze voor hart-op-hart afstand: hart-op-hart afstand bij hoofdverwarming 10 cm; bij bijverwarming of nieuwbouw meestal 15 cm, maar vaak nog voor 10 cm gekozen. Bij hoofdverwarming kun je uitgaan van 10 meter buis per m2; bij nieuwbouw of bijverwarming ongeveer 7 meter buis per m2. Verwarmt u met een Cv-ketel? Dan mag de groep 110 meter lang worden. Met een warmtepomp maximaal 100 meter. Let wel op: in bovenstaande berekeningen is de afstand van de verdeler naar de specifieke ruimte niet meegerekend. Per groep gaat de vloerverwarmingslang altijd heen en terug naar de vloerverwarming verdeler. Stel je verdeler hangt op 5 meter afstand van de groep, dan komt er nog eens 10 meter buis per groep bij!
Het aantal meters vloerverwarmingsbuis zeker weten? Vraag dan een legplan tekening aan! Hoeveel groepen vloerverwarming heb ik nodig? Het aantal groepen dat u nodig heeft is afhankelijk van de warmtebron, verdeler en de hart-op-hart afstand van de vloerverwarmingsbuizen. Daarbij hebt u verschillende manieren om het aantal groepen te berekenen. Heb je eerst berekend hoeveel meter vloerverwarmingsbuis je nodig hebt? Stel je hebt 500 meter vloerverwarmingsbuis nodig en verwarmt met een warmtepomp dan heb je 5 groepen nodig. Weet je welke warmtebron je gaat gebruiken en het aantal vierkante meters van de ruimtes die je van vloerverwarming wilt voorzien? Stel je wilt 40m² vloerverwarming gaan leggen en verwarmen met een warmtepomp, dan heb je 4 groepen nodig. Let op! In bovenstaande voorbeelden is geen rekening gehouden met de afstand tussen de verdeler en de specifieke ruimte. Per groep gaat de vloerverwarmingslang altijd heen en terug naar de verdeler. Stel je verdeler hangt op 5 meter afstand van de groep, dan komt er nog eens 10 meter buis per groep bij! Het aantal groepen zeker weten? Vraag dan een legplan tekening aan!
Gebruik je rollen vanaf 600 meter? Dan is een afwikkelapparaat huren geen verkeerd idee. Sterker nog: wij raden dit ten zeerste aan. Het is een perfect hulpmiddel om je vloerverwarmingsslangen uit te rollen. Heb je meer dan 600 meter nodig, dan is het altijd interessant om buizen te gaan combineren zodat je zo dicht mogelijk bij het benodigd aantal meters komt. Wil jij precies weten hoeveel vierkante meters aan vloerverwarmingsbuizen je nodig hebt? Gebruik dan onze simpele rekentool via de homepagina. Het enige dat je nodig hebt is het aantal vierkante meters waarop je vloerverwarming wilt plaatsen. Meer weten over vloerverwarming? In onze kennisbank vind je alles dat je nodig hebt. Van artikelen zoals deze, tot montagevideo’s, installatiehandleidingen en antwoorden op veelgestelde vragen. Het aanleggen moet in één keer goed, anders wordt het wel een heel duur geintje.
Praktische do’s en dont’s voor ontwerp en installatie
- DO Kies of een pomp nodig is en of je een verdeler met pomp wilt gebruiken; dit hangt af van vloeroppervlakte en aantal groepen.
- DO Kies voor zoneregeling om per ruimte temperatuur te bepalen en energie te besparen.
- DO Denk aan de randzone en pas hart-op-hart afstand aan bij speciale gevels of ramen.
- DO Kies een slimme plek voor de verdeler; bijvoorbeeld onder de trap, in de berging of naast de meterkast.
- DO Laat een warmteverliesberekening maken voor het hele systeem voor realistische afmetingen.
- DON'T Vermijd vloerkoeling bij lage aanvoer temperatuurt; houd het dauwpunt in de gaten en gebruik Sentio-regeling om condens te voorkomen.
- DON'T Boren in de vloer na aanleg zonder zorgvuldige planning; voorkom schade aan leidingen en vloerafwerking.
- DON'T Laat geen niet-diffusiedichte leidingen toepassen; gebruik diffusiedichte leidingen of voeg een wisselaar toe bij roest-/roestwaterproblemen.
- DON'T Verwaarloos dilatatievoegen bij grote vloeroppervlakken om scheuren te voorkomen.
Overzicht van systemen en hun kenmerken
De hart-op-hart afstand van buizen varieert vaak tussen 10 en 20 cm, afhankelijk van of vloerverwarming hoofd- of bijverwarming is. Een kleiner hart-op-hart afstand maakt het mogelijk om bij lagere watertemperaturen te verwarmen en zo kosten te drukken; een grotere afstand kan leiden tot langere opwarmtijden en mogelijk hogere stookkosten. De twee hoofdtypen systemen zijn droogbouw (noppenplaten) en natbouw (in dekvloer). Noppenplaten zijn ideaal voor droogbouw en snelle installatie; tackerplaten zijn beter geschikt voor natbouw en zorgen voor goede isolatie en verdeling. Infrees is populair bij renovaties en biedt snelle, gelijkmatige opwarming terwijl de vloerhoogte weinig verandert. Randisolatie en vloerisolatie dragen aanzienlijk bij aan energiebesparing door warmteverlies te beperken.
Om de verdeler en de warmtepomp optimaal te laten samenwerken, is een juiste indeling van groepen cruciaal. Voor een huis met meerdere zones helpt zoneregeling per ruimte om comfort te verbeteren en het verbruik te verminderen. Een legplan en duidelijke berekeningen voorkomen dat sommige ruimtes niet warm genoeg worden en anderen te warm.
Samenvattend: de optimale afstand tussen vloerverwarmingsbuizen hangt af van gewenst comfort, warmtebron, isolatie en projectspecifieke wensen. Een startpunt van 10 cm is vaak geschikt wanneer vloerverwarming de hoofdverwarming is; 15 cm kan volstaan bij bijverwarming of nieuwbouw, maar 10 cm kan ook in die situaties voor verbetering van efficiëntie zorgen. Voor renovatie en ruimte-inrichting blijft elk project uniek, en een maatwerkberekening blijft de beste waarborg voor een efficiënte en comfortvolle verwarming.
