Radiator aansluiten op muurplaat handleiding: stap-voor-stap gids voor veilige installatie

Een handdoekradiator opnieuw of nieuw installeren vereist een verstandig stappenplan en aandacht voor details zoals aansluitingstype, hoogte, lengte, en hydraulische bedrading. In dit overzicht combineren we de essentiële informatie uit de ruwe tekst tot een volledig toegankelijke handleiding voor het aansluiten van een radiator op een muurplaat, met praktische tips en aandachtspunten.

Kies eerst de juiste handdoekradiator

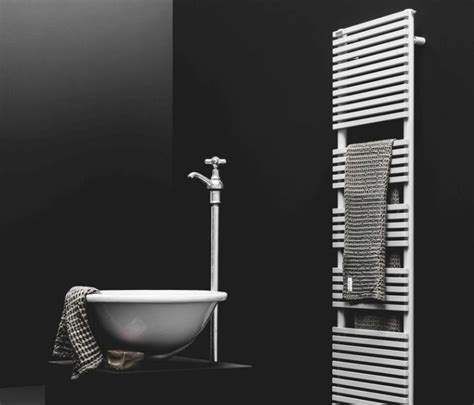

Er is een aantal zaken essentieel voor het kiezen van de juiste radiator. Radiatoren worden doorgaans onderverdeeld in designradiatoren, handdoekradiatoren of paneelradiatoren. Soms worden de designradiatoren en handdoekradiatoren door elkaar gehaald, maar een handdoekradiator is gemaakt van ronde of vierkante buizen die met afwisselende aantallen op elkaar zijn gestapeld, waar u letterlijk ook handdoeken aan kunt hangen. Bij een handdoekradiator heeft u de keuze uit twee uitvoeringen 1: een middenaansluiting 2: een links/rechts aansluiting. De meeste handdoekradiatoren van nu hebben een middenaansluiting. Echter dienen de leidingen hiervoor geschikt te zijn. Als de leidingen direct naast elkaar staan, dan is een handdoekradiator met een middenaansluiting geschikt. Hiervoor heeft u ook een radiatorkraan nodig. Afhankelijk van waar de leidingen uit komen bepaalt welke type radiatorkraan u hierbij nodig heeft. Komende de leidingen uit de muur, dan heeft u een haakse kraan nodig. Staan de leidingen op een afstand van 30cm of hoger, dan heeft u een radiator nodig met een links/rechts aansluiting.

Wat is belangrijk bij een handdoekradiator?

• Hoogte en lengte;
• Aansluitpunt: middenaansluiting of links/rechts;
• Vermogen in WATT benodigd voor de gewenste ruimte;
• Kleur en eventuele elektrische variant wanneer geen cv-leiding beschikbaar is.

Het vermogen bepaalt hoeveel warmte de radiator afgeeft. De benodigde wattage kun je berekenen met een handige formule; raadpleeg daarvoor het bijbehorende antwoord op “Welke radiator is goed voor een badkamer?”. Een elektrische handdoekradiator werkt onafhankelijk van de cv-installatie en heeft slechts een stopcontact nodig.

Plaatsing en voorbereidingen

Voordat u gaat passen en meten, moet de oude radiator verwijderd worden. Schakel de CV-installatie uit en trek de stekker uit het stopcontact. Vang restwater op in een open bak en zorg dat u de juiste hulpmiddelen bij de hand heeft. Controleer of er minimaal 10 cm vrije ruimte is aan de boven- en onderzijde van de radiator en minimaal 5 cm afstand tot de muur voor een optimale luchtcirculatie.

Stap-voor-stap: radiatoren aansluiten op muurplaat

1. Haal de oude radiator los en demonteer de koppelingen.
2. Monteer de muurplaat en beugels op de gewenste hoogte, gebruikmakend van waterpas om alles recht te krijgen. De afstand tussen beugels mag maximaal 1,2 meter zijn.
3. Teken op de muur de posities voor de muurplaat en beugels, boor gaten en zet pluggen en schroeven vast. Hang zo de radiator aan de muurbeugels op.
4. Verwijder de knelkoppelingen van het onderblok en bekijk de lengtes van de meerlagenbuis. Kort de buis in met een buigtang en breid de aansluitingen uit waar nodig. Kalibreer de buis om ronde vormen te behouden voor een lekvrije aansluiting.
5. Bevestig het onderblok op de radiator en verbind de aanvoer- en retourleidingen met knelfittingen en fittingen. Gebruik teflontape voor afdichting op schroefdraadverbindingen.
6. Aansluiting radiatorkraan en ontluchter: monteer de radiatorkraan (of thermostaatkraan) en zet het ontluchterm en aftapkraantje vast aan de radiator. Draai de teflontape tegen de draadrichting in om lekkage te voorkomen.
7. Maak een aftakking van de ringleiding naar de radiator met de kortste weg en zo min mogelijk bochten. Bevestig de leidingen aan de muur met beugels (max. 1,2 m tussen elke beugel).
8. Vul het systeem met water: draai alle radiatorkranen open en vul via de vulslang tot de druk 1,7 bar bereikt; ontlucht alle radiatoren één voor één totdat er water uit de ontluchter komt. Controleer de druk en voeg bij indien nodig tot 1,5-2 bar.
9. Testen en afronden: zet de cv-ketel aan en controleer of alle radiatoren warm worden zonder lekkage; werk kabels en leidingen netjes weg.

Veelgestelde vragen tijdens het proces

1. Welke kant is aanvoer radiator? Bij de nieuwste handdoekradiatoren zit de aansluiting meestal onder het midden.
2. Hoe werkt een elektrische handdoekradiator? De elektrische weerstand verwarmt de interne vloeistof, waardoor de radiator opwarmt zonder cv-systeem.
3. Hoe gebruik je een handdoekradiator? Warm water circuleert in horizontale buizen, lucht wordt verwarmd en natte handdoeken kunnen erop hangen.

Extra tips voor een veilige en nette installatie

• Laat restwater en druppels altijd opvangen; zwart water kan schade veroorzaken op vloer en muur.
• Wanneer een nieuw type radiator andere aansluitingen heeft, verleng dan de leidingen correct tot het juiste punt.
• Controleer na installatie of de drukmeter van de ketel tussen 1,5 en 2 bar ligt en laat ontluchten waar nodig.
• Overweeg professionele hulp bij ingewikkelde bedrading voor elektrische radiatoren of bij grote aanpassingen aan de leidingen.

Overwegingen per situatie

Kies de juiste radiator op basis van de ruimte: badkamer - handdoekradiator; woonkamer - paneelradiator of convector. Voor ruimtes zonder centrale verwarming kan een elektrische radiator handmatig worden geïnstalleerd met een normaal stopcontact. Bij een ruimte met cv-ketel is een watergedragen radiator meestal de voorkeur.

Checklist voor de installatie

• Juiste radiator kiezen met de juiste aansluiting (midden/links/rechts).
• Teflontape klaar hebben voor alle schroefdraadverbindingen.
• Beugels waterpas uitvoeren en stevig bevestigen.
• Leidingen kort en recht naar de radiator brengen, met zo min mogelijk bochten.
• Druk controleren en lucht eruit laten via ontluchter.

Volg dit stappenplan en je hebt zelf controle over de materialen en installatie, wat kosten kan besparen en garantie op een veilige werking. Als je nog vragen hebt of extra ondersteuning wilt bij het kiezen of installeren van jouw radiator, staan wij klaar om je te helpen.
