Uitleg: wat gebeurt er als je de aanvoer en afvoer van een radiator omdraait en hoe ermee om te gaan

Radiatoren en convectoren vormen samen een cruciaal onderdeel van een verwarmingssysteem. Ze zorgen voor de Warmteafgifte in een ruimte, en de juiste aansluiting van aanvoer en afvoer is essentieel voor efficiëntie en veiligheid. In dit artikel geven we een zo volledig mogelijke uitleg op basis van de gegeven opmerkingen en praktijkvoorbeelden over wat er gebeurt bij foutieve aansluitingen, hoe je het systeem correct monteert en welke factoren de prestaties beïnvloeden.

Aanvoer en retour: wat betekenen ze en waarom is de volgorde belangrijk?

De aanvoer is de leiding waardoor heet water de radiator binnenkomt; de afvoer (retour) voert het afgekoelde water terug naar de ketel. In een optimaal systeem stijgt de warmte in de radiator omhoog doordat warme waterstromen naar hogere delen van de radiator stromen en blijft het koudere water terug in de retour. De meeste radiatoren zijn ontworpen zodat de langste, meest efficiënte doorstroming langs de radiator loopt als de aanvoer op een specifieke plek aansluit en de afvoer op een andere. Wanneer de aanvoer en retour omgekeerd worden aangesloten, kan de warmteverdeling slechter zijn en kan de radiateur mogelijk minder efficiënt verwarmen of zelfs helemaal niet goed opwarmen.

Verkeerde aansluiting brengt meerdere problemen met zich mee:

• De radiator kan minder effectief opwarmen of niet warm worden in geval van afwezigheid van een goede doorstroming.
• Thermostatische kranen reageren mogelijk anders, waardoor controle over de kamertemperatuur bemoeilijkt wordt of juist ontbreekt.
• Bij systemen zonder voetventiel of bij foutieve aansluiting kan het systeem sneller leeggetrokken moeten worden bij onderhoud.
• In een serie- of éénpijpssysteem kan een verkeerde aansluiting leiden tot ongelijke verdeling van warmte tussen radiatoren, wat comfort en efficiëntie verlaagt.

Er zijn meerdere praktische punten die het verschil maken tussen een goed functionerend systeem en een foutieve installatie. Zo kan een stromingsbuis nodig zijn bij bovenaansluitingen om ervoor te zorgen dat water ook de onderkant van de radiator bereikt, waardoor de hele radiator gelijkmatig warm wordt. Zonder stromingsbuis kan alleen het bovenste gedeelte warmen en blijft de rest koud.

Belangrijke richtlijnen die in de praktijk remorsevol blijven gelden zijn onder meer:

• Altijd de aanvoer (hoogste punt) en de afvoer (laagste punt) zo langs de radiator laten lopen dat de kortste weg en zo min mogelijk bochten worden genomen. Dit bevordert een goede doorstroming en voorkomt stagnatie van water en lucht in het systeem.
• Bij verticale radiatoren kan een stromingsbuis (stijgbuis) nodig zijn om te zorgen dat het warme water ook naar beneden bereikt en de hele radiator verwarmt.

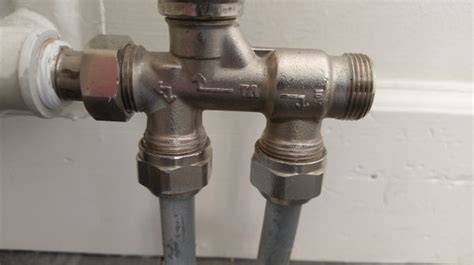

• Bij convectoren of horizontale radiatoren met onderaansluiting is een insertventiel mogelijk; bij sommige modellen kan gebruik worden gemaakt van een H-blok waardoor geen aparte thermostaatkraan nodig is.
• Zorg voor voldoende ruimte rondom de radiator (onder en boven) zodat luchtstromingen niet worden belemmerd; 10 cm tot 15 cm onder en boven is vaak aanbevolen, en bij convectoren liever geen vensterbank boven de radiator plaatsen.
• Bij installatie of vervanging kun je overwegen om radiatoren in serie aan te sluiten (éénpijpssysteem) voor materiaalbesparing, maar dit vereist zorgvuldige inregeling zodat elke radiator een voldoende aanvoer krijgt.
• Voetventielen op de afvoer worden aangeraden zodat de radiator kan worden afgekoppeld zonder het hele systeem leeg te laten lopen.

Thermostatische radiatorkranen passen de afgifte aan de ingestelde temperatuur aan en helpen zo energie en kosten te besparen. Een gewone radiatorkraan laat enkel aan/uit-regeling toe, terwijl een thermostatische kraan de doorstroming regelt op basis van de omgevingstemperatuur en de ingestelde comforttemperatuur. Het kiezen tussen gewone en thermostatische kranen hangt af van de gewenste controle en het comfortniveau in de ruimte.

Als je twijfelt of de aanvoer en retour correct zijn aangesloten, zijn er enkele eenvoudige teststappen:

• Schakel de ketel uit en laat de radiatoren afkoelen voordat je aanpassingen maakt.
• Open alle radiatorkranen die hoger hangen dan de radiator die je wilt aanpakken om de stroom te controleren;
• Markeer de leidingen bij een nieuwe installatie (bijvoorbeeld met kleurcodes) zodat toekomstige werkzaamheden makkelijker zijn;
• Een radiatorproblemen kun je controleren door de thermostaat hoger te zetten en de radiatorkraan te openen; de leiding die sneller opwarmt is de aanvoer.
• Bij herinstallatie of vervanging is het handig om bij de eerste opstart het systeem te ontluchten en daarna bij te vullen tot de juiste druk (vaak 1,5-2 bar) zoals door de ketel aangegeven.

Radiatoren kunnen verschillende aansluitingen hebben, zoals zijaansluiting (aanvoer boven, afvoer onder via zijkanten of onderkant), onderaansluiting, of midden-aansluiting. Horizontale radiatoren met parallelle leidingen hebben vaak aansluitingen aan zijkanten met verschillende codes zoals 11, 88, MO/MM, 67, 32, 77/70, 22/20. Verticale radiatoren hebben codes zoals MO/MM of MB, afhankelijk van of er stromingsbuizen gebruikt worden. Het is essentieel om de juiste combinatie aanvoer/retour te kiezen op basis van het daadwerkelijke model en de installatiepositie.

Om de installatie zo vlot mogelijk te laten verlopen, kun je rekening houden met het volgende:

• Markeer de leidingen en kies de juiste moeren en knelfittingen voor snelle en stevige bevestiging.
• Gebruik een vulslang bij vulpunten als de radiator zich op een hoger punt in huis bevindt.
• Denk aan het beroep van een loop van 90 graden aanvoertemperatuur bij HR-ketels; moderne ketels kunnen moduleren en vereisen mogelijk aanpassing van aanwezigheid van radiatoren of inregelkit.
• Bij lange afstanden tussen ketel en radiatoren kan het nodig zijn om de aanvoer en retour zo kort mogelijk te houden en eventueel extra regelingen toe te passen voor optimale doorstroming en temperatuurcontrole.
• Voeg indien nodig een stromingsbuis toe bij bovenaansluitingen en gebruik ontluchters op de radiatoren voor het voorkomen van luchtbellen en inefficiënte werking.

1. Schakel de ketel uit en laat het systeem afkoelen.
2. Zoek uit welke leiding de aanvoer is door de kraan te openen en de eerste verwarming te ervaren; noteer welke leiding als eerste warm wordt.
3. Bevestig de juiste aansluiting: plaats de aanvoer op de juiste zijde (meestal bovenaan) en de retour onderaan of zoals aanbevolen door het model.
4. Monteer het insertventiel zoals voorgeschreven door de fabrikant; sluit de overige leidingen af waar nodig.
5. Laat het systeem opnieuw vullen en ontluchten; controleer de druk en pas zo nodig aan tot circa 1,5-2 bar.
6. Test het systeem door de thermostaat en radiatorkraan te bedienen en de warmteverdeling te controleren in alle delen van de radiator.

Bij radiatoren met middenaansluiting of dubbele aansluitingen geldt extra aandacht voor de doorstroming: de radiator moet voldoende water krijgen aan de onder- en bovenkant om een gelijkmatige warmteafgifte te bereiken. In de praktijk kunnen sommige modellen beter werken met een stromingsbuis of met een H-blok voor geïntegreerde thermostaatbediening. Bij een verkeerde configuratie kan de warmteafgifte ongelijk verdeeld raken en de pomp extra belasten.

Regelmatig ontluchten, controleren van de waterdruk en periodieke inspectie van knelfittingen zijn essentieel voor een stabiel en efficiënt verwarmingssysteem. Moderne ketels hebben vaak lagere aanvoertemperaturen en kunnen moduleren; dit vraagt soms aanpassingen in radiatoren die vervangen worden of inregelwerk om de gewenste warmtecomfort te behouden. Het gebruik van een ventiel op de retour helpt bij het afsluiten van radiatoren zonder het hele systeem leeg te laten lopen en vergemakkelijkt onderhoud.

natuurkunde uitleg CV INSTALLATIE

Tot slot: bij de aanschaf en installatie van radiatoren ligt de nadruk op het kiezen van het juiste vermogen, de juiste aansluiting en een zorgvuldige installatie met aandacht voor rechtlijnige leidingen en minimale bochten. Een goede planning zorgt voor optimale warmte, comfort en energiebesparing.
