Hoe moet je een radiator aansluiten? Om een Superia-radiator te installeren, moet je geen grof geschut bovenhalen. Wat je beter wel doet, is op voorhand even nadenken of je het exemplaar in serie of in parallel zult aansluiten. Geen idee wat het verschil tussen beide opties is? We leggen het je graag uit.
Een radiator in parallel aansluiten (tweepijpssysteem)
Deze optie wordt ook wel eens het tweepijpsysteem genoemd, omdat je twee aparte leidingen nodig hebt. Het water vertrekt vanuit een collector en wordt door één leiding naar de radiator gevoerd. Bij dit soort installaties kun je kiezen uit drie soorten leidingen: koperen, kunststof of stalen buizen. Een aansluiting in parallel is helaas iets duurder dan een in serie, maar toch komt deze optie tegenwoordig het vaakst voor.
De parallelle aansluiting zorgt voor betere hydraulische regulering en een gelijkmatigere warmteafgifte over meerdere radiatoren. Het systeem is flexibeler bij uitbreidingen of aanpassingen aan de ruimte.
Een radiator aansluiten in serie (eenpijpsysteem)
Het zogenaamde eenpijpsysteem is synoniem voor een installatie in serie. Deze methode werd vooral gebruikt in de jaren 70 en 80 en geraakte daarna wat in onbruik. Dat komt omdat het retourwater van de vorige radiator gebruikt wordt als aanvoerwater voor het volgende exemplaar. Vanzelfsprekend geeft de laatste radiator daardoor minder warmte af dan de eerste. Een goede hydraulische inregeling en dimensionering van de installatie zijn daarbij noodzakelijk.
Een goede oplossing: plaats radiatoren toch in serie en beperk warmteverlies door grotere modellen verder van de ketel te plaatsen, of voeg een bypass-ventiel toe dat afgekoeld retourwater mengt met het warme aanvoerwater en weer naar de volgende radiatoren stuurt.
Nieuwe CV-radiator plaatsen
Tijdens een woningaanpassing komt het vaak voor dat er een bestaande radiator in de weg hangt of vervangen moet worden. In een bestaande CV-installatie zitten over het algemeen plaat-radiatoren. Als de CV-installatie moet worden uitgebreid met één of meerdere radiatoren, dient er rekening gehouden te worden met de capaciteit van de radiatoren. Het is mogelijk om op het bestaande leidingnet een aftakking te maken voor het aansluiten van denieuwe radiator.

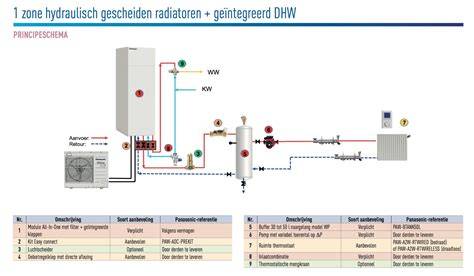

De aftakking op de CV-leiding voor de nieuwer radiator kan gemaakt worden door gebruik te maken van twee T-stukken (zie fig. 1, onderdeel A) 22 of 15 mm, de leiding naar de radiator is 15 mm.
De keuze van de nieuwe radiator
De bestaande radiator geeft een bepaalde hoeveelheid warmte af in de ruimte waarin deze is opgehangen. Wanneer gedacht wordt aan vervanging, moet rekening gehouden worden met de warmteafgifte van de nieuwe radiator. De warmteafgifte staat op de verpakking of in de informatie bij de radiator. Er is simpelweg een berekening te maken van de benodigde warmteafgifte van de radiator in de te verwarmen ruimte (zie verderop in deze folder).
- Het is belangrijk te meten welke afmeting de nieuwe radiator mag hebben.
- Plaats de nieuwe radiator indien mogelijk in het koudstegedeelte van de ruimte.
- Is de ruimte die verwarmd moet worden groot, plaats dan meerdere kleine radiatoren, waardoor de warmte beter over de gehele ruimte verdeeld wordt.
- Houdt boven en onder de radiator minimaal 10 cm vrij voor een goede luchtcirculatie. Door het bekleden van een radiator kan de warmteafgifte afnemen.
- Vervangende radiatoren kunnen ook designradiatoren zijn die bij het interieur passen.
- Gordijnen die voor de radiator hangen nemen warmteafgifte weg.

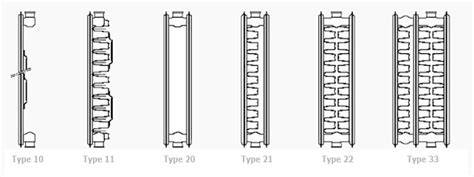

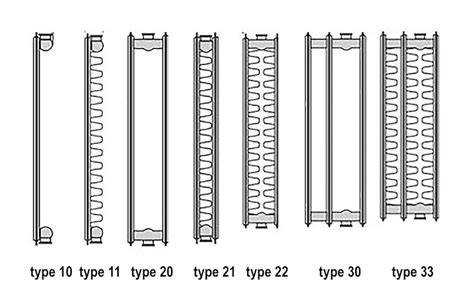

De afmeting van een radiator hangt niet persé samen met de warmteafgifte. Een kleine plaatradiator met convector kan meer warmte afgeven dan een grote radiator doordat de convector de lucht verwarmt en meeverwarmt.
Er kan gekozen worden voor een model die reeds in de woning aanwezig is, zoals een vlakke paneelradiator met goede warmteafgifte per m3. Plaatsing wordt uitgevoerd met verschillende typen radiatoren: compacte, design, en convectorradiatoren, elk met eigen kenmerken en warmteafgifte-per-m3.
Hoeveel warmteafgifte is nodig?
Om de benodigde warmte-afgifte te bepalen, kunnen onderstaande vragen helpen:
- Hoe groot is de te verwarmen ruimte (lengte x breedte x hoogte)?
- Wat is de gewenste temperatuur in de ruimte? (zie tabel 1)
| Ruimte | Temperatuur | Watt per m3 |
|---|---|---|
| Badkamer | 24 °C | 93 W |
| Woon-/studieruimte | 22 °C | 85 W |
| Keuken | 20 °C | 77 W |
| Slaapkamer | 19 °C | 70 W |
Rekenvoorbeeld: badkamer 2 m x 2,5 m x 3 m = 15 m3; 15 m3 x 93 W = 1395 W. Dus minimaal een radiator nodig met 1395 W warmteafgifte.
Demonteren en monteren van radiatoren
Procedures voor demonteren en monteren worden stap voor stap beschreven, inclusief het afsluiten van de CV-installatie, leegmaken en ontluchten, en het aanbrengen van de juiste fittingen en klemmen. Een voorbeeld: vul- en aftapkraan op het laagste punt, eventueel vulslang gebruiken, en zorgen dat de druk op 2 bar blijft (1,6-2 bar afhankelijk van verdieping).
Bij het monteren van een nieuwe radiator kunnen oude aansluitingen worden overgezet indien hetzelfde type radiator wordt gebruikt; bij een ander type radiator moeten nieuwe beugels worden gemonteerd en mogelijk standconsoles worden gebruikt. De retour- en aanvoerleiding moeten worden aangepast aan de nieuwe maat van de radiator.
Aansluitingen en afdichtingen
De aansluitingen in de radiator zijn meestal 1/2". Gebruik teflontape om afdichtingen te maken. Controleer na aansluiting of alle ontluchtingskraantjes gesloten zijn. Sluit vulslang aan op de waterkraan en op de vul-/aftapkraan; laat eerst water inlopen en vul installatie tot 2 bar. Vervolgens ontlucht alle radiatoren totdat er water zonder luchtbellen uitkomt. Vul bij indien nodig bij tot 2 bar (1,6-1,8 bar op een bovenverdieping, 2 bar op begane grond).
Tips en best practices

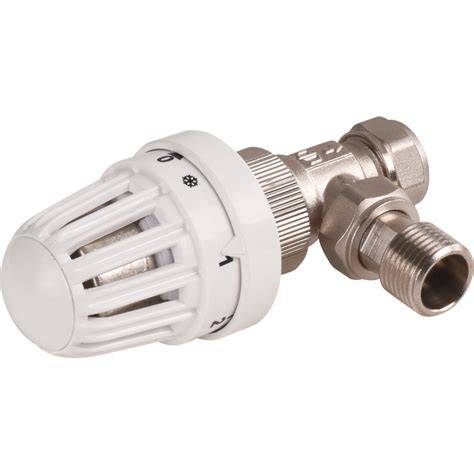

Tip: In plaats van een standaard radiatorkraan kunt u een thermostatische radiatorkraan monteren. Voordelen: betere temperatuurregeling en energiebesparing; de thermostaatknop kan onafhankelijk werken van de kamerthermostaat. Let op: de thermostaatknop nooit verticaal plaatsen; horizontaal buiten de convectie-stromen plaatsen levert betere regeling.
Tip: Voor een optimale werking moeten radiatoren onder en boven voldoende ruimte hebben (minimaal 10 cm vrij). Convectie werkt beter als de ruimte vrij is voor luchtcirculatie. Plaats radiatoren bij voorkeur tegen buitenmuren onder ramen, maar zorg voor voldoende afstand tot de wand (minimaal 2 cm). Voor wandopstelling kan de radiator vaak strak tegen de wand worden gemonteerd, afhankelijk van het ontwerp.
Aansluitingen bij verschillende type radiatoren
Een horizontale compact radiator heeft vier aansluitingen aan de zijkant; mogelijk links of rechtsboven de radiatorkraan en links of rechtsonder het voetventiel. Bij lange radiatoren (>2 meter) kan kruislings aansluiten beter zijn voor een gelijke warmte. Verticale radiatoren bieden opties afhankelijk van muurmissie; bij boven- of onderaansluiting volgen specifieke instructies. Een convectorradiator heeft onderop een aansluitset en bij convectorputten onder de vloer te plaatsen. Een plintverwamer werkt met een ventilator achter een plint en vereist een gat in de plint.
Nieuwe radiator: besluit en planning
Als je klaar bent om een radiator te kiezen en te plaatsen, begin met planning: bepaal de plek, zorg voor voldoende ruimte, en denk aan het drukken van de installatie; schakel eventueel een professional in bij twijfel. Een goede planning en voorbereiding maken het klusje beheersbaar en zorgen voor een efficiënte werking van de radiatoren.
Advies of hulp nodig bij de radiatorinstallatie? Bij Radiator-Outlet staan we klaar met professioneel advies en hulp bij het kiezen en installeren van jouw radiator. Onze uitgebreide selectie en jarenlange ervaring maken het vinden van de perfecte radiator eenvoudig. Download handleidingen en vind productinformatie via ons zoekfilter, zodat je altijd toegang hebt tot de juiste instructies.
Schematische verduidelijking en extra uitleg
Zoals beschreven kunnen de verbindingen en configuraties variëren afhankelijk van het type radiator en de huidige cv-installatie. Het is aanbevolen om bij complexe aanpassingen een vakman te raadplegen om lekkage en onjuiste drukregelingen te voorkomen.
#Radiatoren# Verdubbel de warmte door een enkele radiator te vervangen door een dubbele.
Samengevat: waar begin je?
- Plan de locatie van de radiator, bij voorkeur tegen een buitenmuur onder een raam, met voldoende ruimte onder en boven en langs de radiator.
- Kies tussen serie (eenpijps) of parallel (tweepijps) aansluitingen, afhankelijk van budget en gewenste warmteverdeling.
- Bereken de benodigde warmteafgifte en selecteer een radiator met passende wattage.
- Demonteren van oude radiator en monteren van de nieuwe radiator volgens de juiste stappen, inclusief ventielen, fittingen en afdichtingen.
- Vul en ontlucht het systeem, controleer druk en test op lekkages.
