Rd waarde isolerende chape berekenen en toepassen: uitgebreide handleiding

De Rd-waarde (thermische weerstand) van een materiaal geeft aan hoe goed deze zich verzet tegen het transport van warmte. Deze Rd-waarde wordt in Nederland gebruikt om de isolatiewaarde van een constructie aan te geven (de d staat voor declared). Bijvoorbeeld van een hellend dak of een gevel, isolatiemateriaal heeft altijd een specifieke Rd-waarde, uitgedrukt in m2K/W. Hoe hoger de uitkomst, des te beter is de warmteweerstand en de isolatiewaarde. Uitkomst voor deze constructie is dus Rc = Rd1 + Rd2 + Rd3. In een werkelijke situatie spelen uiteraard nog meer factoren mee. Muurstenen kunnen bijvoorbeeld variëren in R-waarde. Als er een metal-stud constructie wordt gebruikt, gaat de Rc-waarde flink omlaag. Hier vindt u welke R-waardes door het BBL (2021) vereist worden. Het zijn zware normen, zeker voor het Nederlandse klimaat. Er zijn dan ook zeker kanttekeningen te plaatsen bij deze normen. Zo worden onze zomers steeds warmer. Daardoor wordt het alsmaar lastiger om huizen koel te houden.

De volgende materialen hebben uitstekende isolatiewaarden: houtvezelisolatie en cellulose isolatie. Dat komt natuurlijk omdat cellulose en houtvezel natuurlijke, bouwbiologische grondstoffen zijn. Cellulose isolatie heeft een warmtegeleidingswaarde van λ = 0,037 W/mK. Dit geldt voor de inblaasbare cellulosevezels.

Wat is isolatiewaarde en waarom is die belangrijk?

De isolatiewaarde van je chape is een indicatie van de warmte-isolatie van het materiaal. Dat noemen we de R-waarde, uitgedrukt in m²K/W. Die R-waarde geeft aan in welke mate het isolatiemateriaal warmte tegenhoudt. Hoe hoger de isolatiewaarde van je isolatiechape, hoe effectiever de chape is in isolatie en temperatuurregulering.

Vraag of opmerking? Waarom is de isolatiewaarde belangrijk? Hoe hoger de isolatiewaarde van je chape, hoe minder warmteverlies. Dat heeft een directe impact op je energieverbruik én je portemonnee. Isolatiechapes met een hogere R-waarde betekenen lagere energiekosten en een betere temperatuurregeling van je woning, zowel in de zomer als in de winter. Kort samengevat: materiaal met een hogere R-waarde isoleert beter en houdt meer warmte vast in de winter en houdt meer warmte buiten in de zomer.

Belang van normen en toepassing in België/Nederland

Daarnaast zijn er bepaalde wettelijke vereisten en normen in België die van toepassing zijn op de minimale isolatiewaarden waaraan je woning moet voldoen. Wanneer je voldoet aan bepaalde vereisten kom je in aanmerking voor een premie. Door de R-waarden te vergelijken kunnen we de beste isolatiechape kiezen voor jouw project.

Berekenen van de isolatiewaarde

De formule om de R-waarde (uitgedrukt in m²K/W) te berekenen: Rd-waarde = dikte van de isolatie in meters / λ-waarde. De lambdawaarde is een getal dat aangeeft hoe goed een isolatiemateriaal warmte geleidt. Hoe lager deze λ-waarde, des te beter het materiaal isoleert, omdat het warmtegeleiding tegengaat.

In ons aanbod vind je verschillende isolatiechapes en hun λ-waarden. PUR-spuitisolatie: 0,027 (20-70 mm), 0,026 (80-110 mm), 0,025 (120-200 mm); PUR isolatieplaten: 0,022; Isolatiemortel - P300: 0,11; Polymix Aeromix SHP: 0,038; Polymix Starbeads - PS150: 0,055; PS200: 0,061; PS250: 0,073; Betopor - Floormix: 0,085; Betopor - Silver: 0,051; Betopor - Silver platen: 0,03; Nivomix - WD130: 0,047; WS130: 0,05.

Praktische berekening met voorbeeld

Stel dat je een spouwmuur hebt van 6 cm (0,06 m) en je gebruikt EPS parels met een gemiddelde λ van 0,034 W/mK. Dan bereken je de R-waarde als volgt: 0,06 / 0,034 = 1,76 m²K/W. Hiermee kun je de Rd-waarde van het isolatiemateriaal bepalen en vervolgens de Rc-waarde voor de hele constructie schatten.

Goed toepassen van Rd en Rc

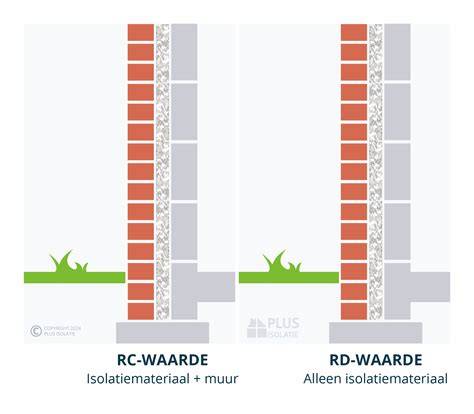

Wil je snel zelf de Rd-waarde berekenen? Verschillende isolatiematerialen hebben verschillende λ-waarden, wat direct hun Rd-waarde beïnvloedt. De Rd-waarde vertelt hoeveel warmte het isolatiemateriaal zelf tegenhoudt. De Rc-waarde is breder dan de Rd-waarde: het gaat om de totale warmteweerstand van de hele constructie.

Rd = dikte (m) / λ. Dat verschilt per situatie en gewenste prestatie/subsidie-eisen. Een eenvoudige aanpak is het kiezen van type isolatie en de gewenste dikte, waarna λ automatisch kan worden ingevuld (indicatieve waarde; controleberekening door EPB-verantwoordelijke aanbevolen).

Welke isolatiewaarde is ‘goed’?

Een goede R-waarde voor isolatie hangt af van verschillende factoren zoals de locatie, het klimaat en soort gebouw. De algemene regel is: hoe hoger de R-waarde, hoe beter de isolatie. Daarnaast is het belangrijk dat je isolatie voldoet aan de Belgische/Nederlandse wetgeving en normen omtrent de minimale isolatiewaarden.

Lambda-waarden en leveranciersoverzicht

Wat zijn de lambda-waarden van isolatiechape? De lambda-waarde (λ) van isolatiechape geeft aan hoe goed het isolatiemateriaal warmte geleidt. Hoe lager de λ-waarde, hoe minder warmte geleidt en hoe beter het isoleert. In ons aanbod vind je de volgende λ-waarden:

• PIR-platen: 0,024
• Gespoten PUR: 0,030
• Steenwol: 0,035
• Glaswol: 0,035
• XPS: 0,035
• EPS: 0,040
• OSB-plaat: 0,130
• Hout: 0,180
• Standaard draagmuur: 0,410
• Bepleistering: 0,520
• Ongewapend beton: 1,300
• Standaard façademuur: 1,470
• Gewapend beton: 1,700
• Staal: 50.00

Concrete adviezen en stappenplan

1. Beoordeel de huidige bouwconstructie en de gewenste isolatiewaarde per onderdeel (dak, muur, vloer).
2. Bereken Rd-waarden per laag met d / λ en tel ze op voor Rc als nodig.
3. Kies materialen met lage λ en voldoende dikte voor de gewenste Rd-waarde.
4. Houd rekening met lokale normen en premies; vraag advies aan een EPB-verantwoordelijke of specialist.
5. Controleer op mogelijke zwakke plekken zoals kruipruimte en luchtlagen die warmteverlies kunnen vergroten.

Tips voor projectuitvoering

Door de juiste Rd-waarde te kiezen voor jouw project realiseer je een verlaging van het energieverbruik en de stookkosten. Goede isolatie met een hoge R-waarde minimaliseert warmteverlies via het dak, beschermt tegen koude luchtstromen vanuit de kruipruimte bij vloerisolatie, en beperkt warmteverlies via muren bij gevelisolatie.

Samenvatting van kernbegrippen

• Rd-waarde: warmteweerstand van een materiaal zelf per dikte, uitgedrukt in m2K/W.
• Rc-waarde: totale warmteweerstand van de constructie (dak, muur, vloer, inclusief lagen).
• λ-waarde (lambda): warmtegeleidingscoëfficiënt van het materiaal; lager is beter.
• R-waarde: algemene aanduiding van warmteweerstand; Rd en Rc zijn specifieke uitwerkingen.
• U-waarde: vrijwel tegengesteld aan R-waarde; hoeveel warmte er per m2 per graad verandering verloren gaat.
• λ-waarden variëren per materiaal en variant; selectie van materiaal beïnvloedt Rd en Rc significant.

In de onderstaande tabel vindt u een overzicht van veelgebruikte isolatiematerialen met bijbehorende gemiddelde λ-waardes. Gebruik dit overzicht om een geschikt materiaal te vinden voor uw project.
