Als er waterschade is ontstaan bij oude stuc op riet plafonds dan is er een groot risico op verzakkingen.
Dit kan al meteen zichtbaar zijn, maar ook pas na een aantal jaren.
Het riet zit aan de bovenliggende rachels vast met koperdraad.
Dit zit gebonden aan stalen nagels, welke na blootstelling aan veel vocht zullen doorroesten waardoor het riet los gaat hangen van deze constructie.
Door vaak het grote gewicht van de mortel, lijsten en ornamenten kan de constructie bezwijken en vallen er gedeeltes naar beneden.
Het riet kan dan omliggende delen met zich mee trekken waardoor de schade nog groter wordt.
Om dit te beperken is het noodzakelijk snel te handelen en eventueel te ondersteunen met stempels, schroeven e.d.
Er zijn verschillende manieren om het plafond weer te bevestigen aan de onderconstructie afhankelijk van de situatie.
Dit kan door onder andere het verzinken van schroeven in de stuclaag, het eraf steken van de pleisterlaag of het frezen van de vlakke delen van het plafond.
Rietstengels vormen de ruggengraat van menig historisch plafond.
In de traditionele bouw diende dit natuurproduct als de ideale basis voor zware kalkmortels en gipsen afwerklagen, waarbij het riet loodrecht op de houten rachels werd gespannen en vastgezet met draad.
De hechting is puur mechanisch.
De natte mortel wordt door de tussenruimtes van de stengels gedrukt, waardoor na uitharding een stevige verankering ontstaat.
Tegenwoordig treffen we deze constructies vooral aan in monumentale panden en woningen van vóór 1950.
Het systeem is flexibel maar fragiel.
De opbouw van een rietplafond start bij het rachelwerk.
De basis.
Op deze houten latten wordt het constructieriet loodrecht uitgerold, waarbij de stengels nauwkeurig tegen elkaar maar met minieme tussenruimtes voor mortelpenetratie komen te liggen.
Men gebruikt doorgaans verzinkt binddraad om de rietlaag te fixeren.
Dit draad loopt over de stengels heen en wordt op de kruispunten met de houten rachels vastgezet met krammen, waardoor een stabiel maar enigszins flexibel vlechtwerk ontstaat.
Spanning is hierbij essentieel.
Vervolgens vindt de interactie met de mortel plaats.
Een grove raaplaag wordt met kracht tegen de rietmat geworpen of gesmeerd.
De massa moet door de kieren van het riet dringen.
Aan de achterzijde van de stengels vormt de specie zogenaamde 'proppen' of 'kragen' naarmate deze over het riet heen welvelt.
Sobald deze mortelproppen uitharden, is de mechanische verankering een feit; het gewicht van het stucwerk hangt dan feitelijk aan het riet en de draadconstructie.
Het is handwerk pur sang.
De kwetsbaarheid van een rietplafond schuilt in de heterogene samenstelling.
Hout, riet, metaal en mortel werken constant op elkaar in.
Vochtindringing vormt hierbij de meest kritieke factor; zodra lekkages of condensatie de rietmat bereiken, treedt biologische degradatie op.
Het riet verweekt.
De stengels verliezen hun structurele stijfheid, waardoor de 'proppen' aan de achterzijde minder steun vinden en de zware raaplaag langzaam begint te wijken.
Mechanische degradatie en corrosie
Trillingen in het gebouw zijn funest.
Verkeer voor de deur of intensief gebruik van de bovenliggende vloer veroorzaakt minuscule bewegingen die de brosse mortelkraagjes rondom de rietstengels doen afbreken.
De mechanische verankering faalt dan simpelweg.
Vaak ziet men dat de verzinkte binddraden, die de rietlaag tegen de rachels klemmen, door de jaren heen corroderen door contact met kalkmortel of langdurig hoge luchtvochtigheid.
Het gevolg is onvermijdelijk.
De gehele stucmassa komt los te hangen van de houten onderconstructie.
Men herkent dit aan de karakteristieke 'buik' in het plafond; een welving die duidt op een gevaarlijke ophoping van loszittend puin en mortelresten op de rietmat.
Uiteindelijk ontstaan er scheuren.
Deze volgen vaak de lijnen van het rachelwerk of de aanzet van de rietmatten.
Wanneer de hechting lokaal wegvalt, neemt de belasting op de resterende intacte verbindingen toe.
Een domino-effect is het resultaat.
Soms valt een plafond zonder directe waarschuwing in grote schollen naar beneden.
Het eigen gewicht kan niet langer gedragen worden door de vergane organische wapening.
Niet elk rietplafond is identiek geconstrueerd.
Het onderscheid zit hem vaak in de manier waarop het riet is gebundeld of geprepareerd voordat het stucwerk wordt aangebracht.
In de vroegste vormen zien we vaak losse rietstengels die handmatig, stengel voor stengel, tegen de rachels werden gespijkerd of geknoopt.
Dit was tijdrovend.
Later, met de opkomst van de industrialisatie, maakten de geprefabriceerde rietmatten hun intrede.
Deze matten bestaan uit rietstengels die met gegalvaniseerd draad tot een deken zijn geweven.
Dat versnelt de bouw aanzienlijk.
Soms werden dunne stroken hout (rachels) zo dicht op elkaar geplaatst dat het riet enkel als extra hechtlaag diende, in plaats van als primaire wapening.
In sobere, landelijke bouw kwam men incidenteel stroplafonds tegen.
Verwarring ligt op de loer bij de term 'stuc-op-draad'.
Hoewel het principe van mechanische verankering hetzelfde is, verschilt het materiaal wezenlijk.
Een belangrijk verwant systeem is:
Stucanet: Dit is de moderne opvolger van de rietmat.
Het bestaat uit een staaldraadnet met daartussen een absorberende laag karton.
Het karton vervangt de rietstengel als 'rug', terwijl het staal de wapening vormt.
Gips-op-latten: Hierbij ontbreekt het riet volledig.
De mortel wordt direct tussen nauwgezet gespatieerde houten latjes (rachels) gedrukt.
Dit vraagt om een specifiekere mortelsamenstelling en biedt minder flexibiliteit dan riet bij werkende constructies.
Een rietplafond wordt in de volksmond ook wel een stuc-riet-plafond of een rachelplafond met rietinslag genoemd.
De 'buik' in het monument
Je staat op een keukentrapje in een statig herenhuis uit 1910.
Boven je, in het midden van de kamer, zie je een flauwe welving.
Het plafond lijkt wel een beetje door te hangen.
Wanneer je er voorzichtig met je vlakke hand tegen duwt, voel je beweging; het veert een fractie mee.
Dit is het klassieke beeld van een rietplafond waarbij de kalkmortel is losgekomen van de houten rachels.
De zware stucmassa rust nu volledig op de rietmat en het binddraad, wat de karakteristieke 'buik' veroorzaakt.

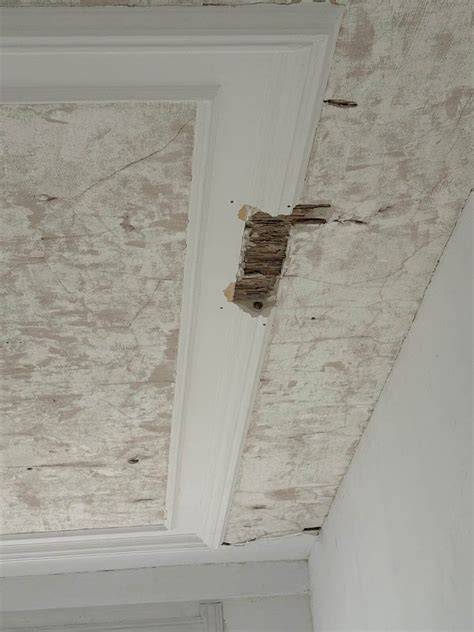

Het blootleggen van de drager
Tijdens renovatie trek je een strook oud behang van een plafondrand.
Er brokkelt een stukje stucwerk af.
In plaats van een grijze gipsplaat of een stenen gewelf, zie je bruine, vezelige stengels die strak tegen elkaar aan liggen.
Ze zijn omwikkeld met een dun, vaak roestig draadje.
Dit is het moment waarop de vakman weet: hier hebben we te maken met een historisch rietplafond.
Het riet ziet er vaak nog verrassend intact uit, ondanks dat het al bijna een eeuw oud is.
Akoestische waarneming
Loop door een moderne woning met gipsplaten en klap in je handen.
De galm is vaak schel.
Doe hetzelfde in een oude balzaal of salon met een origineel rietplafond.
Het geluid is doffer, warmer.
De enorme massa van de dikke kalklaag, gecombineerd met de lucht tussen de rietstengels, werkt als een natuurlijke geluidsdemper.
Je hoort de massa.
Het voelt solide, ondanks de fragiele basis.
Visuele sporen
Kijk bij strijklicht langs het plafondoppervlak van een gerestaureerd pand.
Je ziet kleine onregelmatigheden.
Geen strakke, machinale vlakheid, maar een subtiel 'leven' in het stucwerk.
Brandveiligheid vormt de voornaamste regulatorische uitdaging.
In het huidige Besluit bouwwerken leefomgeving (BBL) wordt de brandwerendheid van constructies streng getoetst.
Riet is brandbaar.
De dikke laag kalkmortel fungeert echter als een beschermend schild, waardoor de constructie in de praktijk vaak een redelijke brandvertraging kent.
Bij renovatie geldt het principe van het rechtens verkregen niveau.
Dit betekent dat een bestaand plafond niet direct aan de nieuwbouweisen voor branddoorslag en brandoverslag (WBDBO) hoeft te voldoen, tenzij de functie van het gebouw wijzigt.
NEN 6068 biedt de methodiek om deze brandwerendheid te bepalen, waarbij de specifieke opbouw van riet en stucwerk vaak maatwerkberekeningen vereist.
Rookontwikkeling is een ander punt.
De norm NEN 6075 is hier relevant.
Bij brand smeult het riet achter de stuclaag vaak door, wat leidt tot aanzienlijke rookvorming in de holle vloerconstructie.
De Erfgoedwet beschermt de materiële authenticiteit.
Bij een rijksmonument of gemeentelijk monument is het rietplafond vaak onderdeel van de monumentale waarde.
Slopen mag niet zomaar.
Restauratie moet geschieden conform de richtlijnen van de Stichting Erkende Restauratiekwaliteit Monumentenzorg (ERM).
Specifiek de URL 4003 (Historisch Stucwerk) is hierbij het leidende document.
Deze richtlijn schrijft voor dat reparaties moeten aansluiten bij de bestaande technieken; het vervangen van een beschadigd rietplafond door gipskartonplaten wordt doorgaans niet toegestaan door de monumentencommissie.
Sloopwerkzaamheden vallen onder de Arbowet.
Oude stuclagen op riet bevatten vaak grote hoeveelheden kwarts.
Bij mechanische belasting of verwijdering komt kwartsstof vrij.
Dit is gevaarlijk.
De grenswaarden voor blootstelling zijn strikt vastgelegd door de Inspectie SZW.
Werkgevers moeten adembescherming en bronafzuiging faciliteren.
Er is een risico op verborgen asbest in plafonds die in de jaren '60 of '70 zijn gerepareerd met asbesthoudende pleisters, hoewel het oorspronkelijke rietplafond zelf asbestvrij is.
Riet was overal.
In de middeleeuwen al.
Toen was het een vulling voor leem in vakwerk.
Maar het strakke rietplafond dat we nu in monumenten zien? Dat is een kind van de 19e-eeuwse industrialisatie.
Een absolute gamechanger voor de bouwsector.
Tot die tijd waren plafonds vaak massief hout of zeer kostbaar handwerk op nauwgezette houten latjes.
De komst van de mechanisch geweven rietmat aan het einde van de 19e eeuw democratiseerde de luxe van stucwerk.
Ineens kon de groeiende middenklasse een glad wit plafond betalen.
Efficiëntie werd de nieuwe norm in de stadsuitbreidingen.
Tussen 1900 en 1940 was riet de onbetwiste koning van de Nederlandse binnenafbouw.
Hele wijken uit de jaren '20 en '30 hangen letterlijk aan rietstengels.
Het materiaal bood een ideale balans.
Het was stijf genoeg voor zware mortels maar flexibel genoeg om de werking van de houten kapconstructies op te vangen.
Na 1945 kantelde het beeld volledig.
De wederopbouw eiste snelheid boven alles.
Arbeid werd duur.
Dikke kalkmortels die weken moesten drogen, pasten niet meer in de planning.
De industrie introduceerde de gipsplaat.
Droge afbouw won het definitief van het natte ambacht.
Het rietplafond degradeerde razendsnel van standaardbouwmethode tot een complexe restauratie-opgave.
Een rietplafond is een plafondafwerking waarbij een laag rietstengels dient als wapening en heftvlak voor een stuclaag.
De hechting is puur mechanisch; natte mortel wordt door de tussenruimtes van de rietstengels gedrukt.
Rietplafonds worden tegenwoordig vooral aangetroffen in monumentale panden en woningen die gebouwd zijn vóór 1950.
Je gebruikt een verouderde webbrowser.
Heb een jaren 30 huis gekocht daar zitten op riet gestucte plafonds in.
Er zitten scheuren in en in sommige kamers zijn er tempex platen aan het plafond gelijmd.
Wat is de beste wijze om de plafonds weer strak te krijgen.
U kunt een gat maken in het plafond en kijken naar de draagkracht van de ophanging van het rietplafond, meestal is die stevig genoeg om er rachels onder te schroeven waar u dan gipsplaten ofbv.
Let er wel op dat wanneer je rachels onder het plafond doorschroeft, dat ze op de balken worden geschroefd.
Spijkers hebben de nare eigenschap dat ze bij stucwerk op riet nog weleens willen doorroesten.
Wanneer je een nieuw plafond er tegen aan zet, zou ik kiezen voor stucplaten(gips) en deze opnieuw laten stuken.
Vrijwel alle rietplafonds die ik gezien heb zijn verlaagd tot 30 à 50 cm.
In monumentale panden en oudere gebouwen treffen we vaak traditionele afwerkingen aan die hun oorsprong vinden in vroegere bouwtechnieken.
Een veelvoorkomend voorbeeld hiervan is het gebruik van stucwerk op een ondergrond van riet of steengaas.
Hoewel deze technieken vandaag de dag nauwelijks nog worden toegepast, vormen ze een belangrijk aandachtspunt bij de beoordeling van de brandveiligheid in bestaande bouw.
In dit artikel gaan we in op de wijze waarop de brandveiligheid van stuc op riet en stuc op steengaas beoordeeld kan worden.
Stuc op riet is een traditionele afwerking waarbij rietmatten als drager fungeren voor een stuclaag van kalk of gips.
Het riet wordt op houten regels of balken bevestigd, waarna het stucwerk wordt aangebracht.
Bij stuc op steengaas wordt in plaats van riet gebruik gemaakt van een metalen drager, zoals strekmetaal of rabitzgaas.
Het gaas wordt gespannen over een draagconstructie van hout of staal, waarna het wordt voorzien van een pleisterlaag.
Hoewel beide systemen robuust ogen, zijn ze relatief licht van constructie en bevatten ze materialen die bij brand risicovol kunnen zijn.
Het brandrisico van stuc op riet is voornamelijk gelegen in het organische materiaal van de ondergrond.
Riet is sterk brandbaar en heeft in de huidige classificaties doorgaans een brandklasse E (volgens EN 13501-1).
Bij stuc op steengaas is het risico van andere aard.
Het gaas zelf is niet brandbaar, maar omdat het van metaаl is, geleidt het warmte zeer efficiënt.
Bij hoge temperaturen kan het metaal uitzetten en vervormen, wat ertoe kan leiden dat scheurvorming ontstaat en dat het stucwerk loslaat.
Voor stuc op riet en stuc op steengaas zijn in de regel geen gestandaardiseerde brandwerendheidswaarden beschikbaar.
Een eerste stap in de beoordeling is een visuele inspectie.
Hierbij wordt gekeken naar de algemene staat van het stucwerk: zijn er scheuren, loslatende delen of zichtbare beschadigingen?
Daarnaast is het van belang om de materiaaleigenschappen in te schatten.
De dikte van het stucwerk, het type pleistermateriaal (zoals kalk of gips) en de aard van de drager (riet of metaal) beïnvloeden de brandreactie en potentiële brandwerendheid.
Naar analogie met praktische richtlijnen: volgens Efectis, Fire & Explosion Safety Experts is de verwachting zelfs dat plafonds met stuc op riet of steengaas in de meeste gevallen nog geen 20 minuten brandwerendheid halen, mede afhankelijk van factoren zoals de wijze van ophanging, dikte van de stuclaag en de afwezigheid van scheuren of gaten.
Vanuit normatief oogpunt zijn er verschillende richtlijnen en normen die kunnen worden geraadpleegd.
Wanneer sprake is van een scheidende constructie, moet worden voldaan aan de brandwerendheidseisen zoals vastgelegd in het Besluit bouwwerken leefomgeving (Bbl).
Vanuit het Bbl worden eisen gesteld aan de weerstand tegen branddoorslag en brandoverslag, waarvoor de NEN 6068 wordt aangestuurd.
Deze verwijst vervolgens naar de NEN 6069 voor de bepaling en classificatie van de brandwerendheid van bouwdelen en -producten.
Als de bestaande constructie niet aantoonbaar voldoet aan de geldende eisen, moet deze worden beschouwd als niet-brandwerend.
Inspecteurs en toezichthouders dienen zich bewust te zijn van de risico’s die deze traditionele afwerkingen met zich meebrengen.
Bij gebrek aan aantoonbare brandwerendheid is het raadzaam om het element niet als brandwerend te beschouwen en aanvullende maatregelen te overwegen.
In monumentale gebouwen is het belangrijk om afstemming te zoeken met de adviescommissie Omgevingskwaliteit van de gemeente.
Vervanging van oorspronkelijke elementen kan immers conflicteren met monumentale waarden.
De uit te voeren herstelwerkzaamheden mogen immers geen afbreuk doen aan de monumentale waarde van het gebouw.
Documentatie speelt een centrale rol in het proces.
Stuc op riet en steengaas zijn bouwkundige relicten uit het verleden, die hun plaats hebben behouden in veel bestaande gebouwen.
Ondanks hun historische waarde en esthetiek, kunnen ze in termen van brandveiligheid problematisch zijn.
Een zorgvuldige beoordeling, gebaseerd op technische kennis, inspectie en risicobenadering, is daarom onmisbaar.
Toilet - Rieten plafond verwijderen
In het geval van volledig intacte plafonds zonder beschadigingen en met een voldoende dikke stuclaag, kan in sommige situaties uit beheeroogpunt een inschatting van maximaal 20 minuten brandwerendheid worden gehanteerd.
Bij twijfel of bij gebreken (zoals scheuren, loslatende delen of beschadigingen) moeten aanpassingen worden getroffen, waarbij ten minste een brandwerendheid van 30 minuten wordt gerealiseerd.
