Zonder extra maatregelen is een zwaar gebouw - met een betonconstructie - al in het voordeel boven een licht gebouw als het om energie-efficiëntie gaat. De voordelen kunnen nog veel groter zijn als het constructief ontwerp, het gebouw- en het installatieontwerp optimaal worden afgestemd op de inzet van thermische betonmassa. Het inzetten van thermische massa leidt tot thermische stabiliteit. Dit bespaart energie en zorgt voor een meer comfortabel binnenklimaat voor gebruikers.
Wat is thermische massa?
Thermische massa is een term waarmee het thermisch accumulerend vermogen van massa wordt aangeduid, oftewel het vermogen om warmte en koude op te nemen, een periode vast te houden in het materiaal en later afhankelijk van de ruimtetemperatuur weer af te geven via het materiaaloppervlak.
- Thermische massa van beton in gebouwen: optimaliseert de voordelen van zonnewarmte, neemt zonnewarmte op en geeft dit in de avonduren weer af.
- Reduceert energieverbruik voor verwarming en koeling, nivelleert en dempt interne temperatuurwisselingen, vertraagt in de zomer piektemperaturen in kantoren en andere commerciële gebouwen tot na het tijdstip dat de gebruikers het gebouw verlaten.
- Kan in combinatie met nachtventilatie koeling overdag overbodig maken en kan met luchtbehandeling het energieverbruik voor koeling tot 50% reduceren.
In musea en andere gebouwen wordt thermische massa gebuikt om het binnenklimaat constant te houden. Achter de spiegelende gevel van gebouwen gaat vaak een dubbelgekromde betonconstructie schuil, wat de werking ondersteunt.
Hoe werkt TAB - Thermisch Actief Beton
Thermisch Actief Beton (TAB) houdt in dat water- of luchtleidingen door de betonconstructie lopen. Via deze leidingen stroomt koel of warm water; het beton heeft een groot accumulerend vermogen en kan warmte of koude langzaam opnemen en weer af geven. Het resultaat is een stabiel binnenklimaat dat grotendeels op straling werkt, waardoor tocht, geluid en droge lucht achterwege blijven.
Het principe van TAB is eenvoudig maar effectief. Wanneer de temperatuur in de ruimte oploopt, neemt het beton de overtollige warmte op. Daalt de temperatuur, dan geeft het beton juist warmte af. Dit zelfregelende effect zorgt ervoor dat het binnenklimaat op natuurlijke wijze in balans blijft, zonder ingewikkelde regeltechniek nodig. Doordat het systeem werkt met zeer lage temperatuurverschillen, is het energieverbruik minimaal en blijft het comfortniveau hoog.
Voordelen van TAB voor binnenklimaat en energiebalans
- Thermische traagheid dempt temperatuurprikkels en zorgt voor stabielere ruimtetemperaturen.
- De warmteafgifte gebeurt hoofdzakelijk via straling, wat comfort verhoogt bij lagere luchttemperaturen.
- Nachtelijke lading via koeling van de massa kan piekvermogen verder verlagen.
- In combinatie met warmte-koudeopslag (WKO) en een warmtepomp kan de efficiëntie aanzienlijk toenemen.
Ontwerp- en regelprincipes bij TAB
TAB vereist nauwe samenwerking tussen constructeur, installateur en architect. De ligging van de leidingen in het beton is cruciaal: voor ruimten die vooral moeten worden verwarmd ligt de leiding dichter bij het oppervlak; bij koeling ligt deze dieper. Diameter, hart-op-hartafstand en het patroon van de leidingen bepalen hoe snel warmte wordt uitgewisseld en hoeveel energie kan worden opgeslagen.
TAB kan zowel in het werk worden aangelegd als in prefab betonelementen worden geïntegreerd. Prefabricage biedt voordelen zoals maatvastheid en minder risico op beschadiging. Tijdens de uitvoering is nauwkeurig werken essentieel: leidingen moeten robuust gefixeerd en grondig getest worden.
Comfort en esthetiek
Een goed ontworpen TAB-installatie creëert een comfortabel, stil en gelijkmatig binnenklimaat, zonder radiatoren, zichtbare luchtkanalen of klimaatplafonds. Dit leidt tot esthetisch rustige, flexibele ruimtes met weinig onderhoud. Vloerverwarming wordt daarom steeds vaker de hoofdverwarming, mede door het comfort en de vrijheden bij indeling. TAB werkt met lage systeemtemperaturen, waardoor all-electric en energiebesparende gebouwen goed mogelijk zijn.
Vloerverwarming en TAB: hoe verhouden ze zich?
Vloerverwarming is een zeer comfortabele manier van het verwarmen van een ruimte. Het systeem bestaat uit buizen waar warm water doorheen stroomt, waardoor de vloer verwarmt en de ruimte verwarmt. De temperatuur van het water is relatief laag, waardoor een warmtepomp ideaal is.
De combinatie van vloerverwarming en een warmtepomp is krachtig: hoe lager de temperatuurtrap, hoe hoger het rendement. Een warmtepomp haalt warmte uit een bron zoals buitenlucht of de bodem en verwarmt daarmee het water voor de vloerverwarming. De efficiëntie wordt uitgedrukt in COP; hoe hoger COP, hoe minder elektriciteit er nodig is.
Welke typen warmtepompen passen bij vloerverwarming?
- Lucht/water warmtepomp: warmte uit de buitenlucht, betrouwbaar en efficiënt.
- Water/water warmtepomp: warmte uit de aarde; kostbaar in aanleg, maar zeer efficiënt.
- Hybride warmtepomp: combinatie van lucht/water en cv-ketel; voor vloerverwarming meestal minder ideaal dan een volledige warmtepomp.
In de meeste gevallen geldt: hoe lager de watertemperatuur, hoe hoger het rendement. Moderne systemen zoals SpeeTile plaatsen leidingen direct onder de oppervlakte, waardoor een watertemperatuur van circa 32°C al voldoende kan zijn.

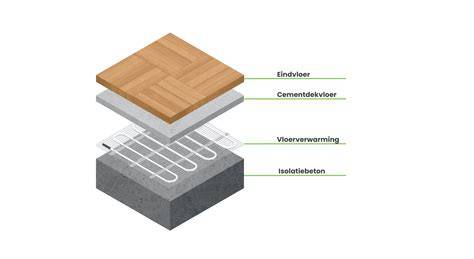

Installatiemethoden en materialen
- Noppenplaten: eenvoudig, leidingen passen erin; goed isolerend aan de onderzijde, maar duurder.
- Draadmatten: goedkoop maar arbeidsintensief; leidingen moeten handmatig bevestigd worden.
- Infrezen: inkepingen in bestaande vloeren voor leidingwerk; weinig extra ruimte nodig, maar minder isolatiemogelijkheid.
- Schuimbeton: houten vloeren vervangen door schuimbeton voor lichtgewicht vloer met hoge isolatiewaarde; vervolgens noppenplaten en gietdekvloer.
- Tackerplaten: EPS-platen met leidingen bevestigd; goed isolerend en geluiddempend, vaak voordeliger dan noppenplaten.
Voor houten ondervloeren zijn droogbouwsystemen geschikt. Riho Climate Systems biedt bijvoorbeeld RihoCell-systemen met een opbouwhoogte van 21 tot 31 mm, ideaal voor renovatie. Het totaalconcept is essentieel: isolatie, zonligging, ramen, buismaat, aantal zones, waterhoeveelheid, pompvermogen, en meer.
Tap- en vloerafwerking, temperatuur en comfort
Vloerverwarming is toepasbaar in elke ruimte, inclusief badkamers. Zone-indelingen maken het mogelijk om temperaturen per ruimte te regelen. Elektrische vloerverwarming kan in badkamers een optie zijn, maar verbruik is aanzienlijk hoger dan watergedragen systemen. De keuze voor vloerafwerking is cruciaal: parket, laminaat en tapijt zijn minder geschikt bij standaard vloerverwarming; houten vloeren kunnen wel bij lage temperatuurvloerverwarming mits aanpassingen. Tegels trekken warmte goed aan, terwijl dunne vloeren en droge systemen elkaar beter kunnen opvolgen.
Bij watergedragen systemen geldt dat de watertemperatuur meestal 35-45°C is, terwijl radiatoren hogere temperaturen vereisen. Een lagere temperatuur is efficiënter en compatibel met warmtepompen en zonnepanelen. Het temperatuurverschil tussen vloer en ruimte is kleiner bij koeling, waardoor koelvermogen beperkter kan zijn. Voor koeling kan men samensmelten met meerdere groepen en kortere buizen om de capaciteit beter te verdelen.
Technische en economische overwegingen
De kosten van vloerverwarming variëren per methode: watergedragen systemen inclusief installatie liggen meestal tussen 30-60 euro per m2 (duurdere droogbouwopties tot 70-100 euro), elektrisch tussen 20-40 euro per m2. Een voorbeeld: 100 m2 woning, installatie rond 3.000-6.000 euro voor watergedragen systemen, oplopend tot 7.000-10.000 euro; een lucht/water-warmtepomp circa 8.000-15.000 euro plus 2.000-3.000 euro installatie.
Besparingen ten opzichte van CV-ketel kunnen oplopen tot circa €600 per jaar voor woningen, groter bij utiliteitsbouw. Een belangrijk voordeel is de combinatie met zonnepanelen en de mogelijkheid om de woning toekomstbestendig te maken met TAB en WKO (warmte-koudeopslag).
Belangrijke overwegingen voor optimaal ontwerp
- Isolatiegraad en bouwkundige kenmerken van de locatie.
- Ligging t.o.v. zon en hoeveelheid ramen.
- Hart-op-hart afstand, lengte en indeling van leidingen in zones.
- Capaciteit pomp, hoeveelheid kWh warmtepomp, diameter leidingen en type verdeler.
- Gebruik van zonnepanelen en eventuele radiatoren of andere vloerafwerkingen.
Het aansluiten van een warmtepomp op een bestaande vloerverwarming kan efficiënt zijn, maar vereist afstemming van het hele systeem. Verwarmingscurves regelen de verhouding tussen aanvoertemperatuur en buitentemperatuur, wat per woning kan verschillen.
Conclusie
Thermische massa, en met name thermisch actief beton (TAB), biedt significante kansen voor energiebesparing, comfort en duurzaamheid in moderne gebouwen. Door een geïntegreerde aanpak-constructie, installatie en gebouwbeheer-kunnen piekbelastingen worden getemperd, het warmteverloop worden gestuurd via straling, en kan de combinatie met warmtepompen en WKO leiden tot zeer lage energiekosten en CO2-uitstoot.
