Elke dag straalt de zon gratis energie uit waar eigenaars van kunnen profiteren met een zonnesysteem. Zonnewarmte is heel eenvoudig: collectoren vangen de stralingswarmte op en zetten deze om in thermische energie voordat een opslageenheid de warmte opneemt. Zonnecollectoren zijn belangrijk voor de werking van zonnewarmte. Ze vangen namelijk het licht van de zon op en zetten de energierijke straling om in warmte.
Vlakke collectoren zoals Vitosol 100-FM of Vitosol 200-FM bestaan uit een thermisch geïsoleerd aluminium frame bedekt met zeer transparant speciaal glas dat naar de zon is gericht. Hierdoor kan een groot deel van de stralingswarmte in het inwendige van de collectoren terechtkomen, waar het de absorber raakt. Vacuümbuiscollectoren zoals Vitosol 200-TM of Vitosol 300-TM bestaan uit afzonderlijke buizen die via een collector onderling zijn verbonden. De buizen bevatten de absorber en een warmteoverdrachtsmedium. Dit laatste verdampt bij verwarming, condenseert op de collector en geeft de zonne-energie door aan de zonnevloeistof (zonnemedium).
De zonnecollectoren van Viessmann zijn voorzien van de gepatenteerde temperatuurafhankelijke uitschakeling ThermProtect. In het geval van vlakke collectoren bestaat deze uit een speciale absorbercoating die van eigenschappen verandert wanneer de temperatuur verandert. Als de collectortemperatuur boven het uitschakelpunt stijgt, zorgt een verandering in de kristalstructuur ervoor dat er meer warmte wordt uitgestraald. De collectortemperatuur daalt dan en de zonnecollectoren lopen geen risico meer op oververhitting. Bij vacuümbuiscollectoren zoals Vitosol 300-TM of 200-TM werkt de temperatuurafhankelijke uitschakeling via een zelfregelende heatpipe (= warmtebuis). Dit voorkomt condensatie van het medium in de heatpipes wanneer hun temperatuur boven 150°C stijgt. De temperatuurafhankelijke uitschakeling ThermProtect werkt zonder extra componenten.

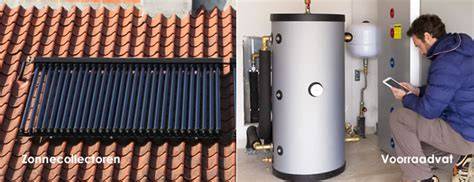

Als het aanbod van zonne-energie groter is dan de warmtevraag in de woning, dan neemt een zonneboiler de energie van het zonnesysteem op en geeft deze later weer af aan de consument. Dit helpt ervoor te zorgen dat er zoveel mogelijk zonnewarmte in huis wordt benut. Het type energieopslag dat wordt gebruikt, hangt af van de functie van de thermische zonnecollectoren. Als het systeem wordt gebruikt voor de verwarming van sanitair warm water, installeren Service Partners een warmwaterboiler. Warmwaterboilers zoals de Vitocell 100-B/-W zijn gevuld met sanitair warm water en uitgerust met twee spiraalwarmtewisselaars die in het reservoir zitten, net als dompelverwarmers.

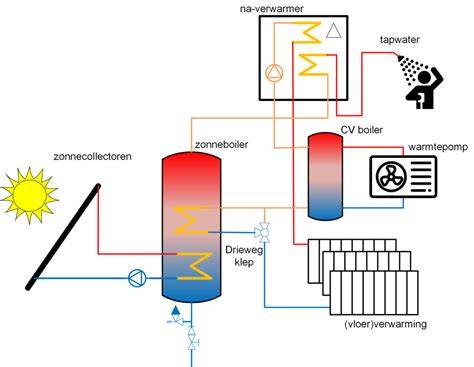

Terwijl de onderste warmtewisselaar het hete zonnemedium door de boiler leidt, is de bovenste warmtewisselaar aangesloten op een ketel, zoals de CV-ketel Vitodens 300-W. Als het vermogen van het zonnesysteem niet volstaat om het sanitair warm water op de gewenste temperatuur te brengen, activeert een regeleenheid de tweede warmteopwekker. Dit zorgt ervoor dat sanitair warm water altijd warm uit de leidingen stroomt, ook op bewolkte dagen of wanneer de vraag bijzonder hoog is. Als de zonneboiler is ontworpen om als back-up van de centrale verwarming te functioneren, wordt er een buffervat met verwarmingswater geïnstalleerd. Dit is gevuld met verwarmingswater dat via een warmtewisselaar wordt verwarmd met zonnewarmte.

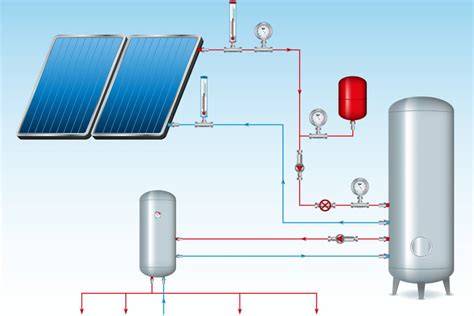

Het zonnecircuit zorgt ervoor dat de warmte van de collectoren de woning bereikt. Het verbindt de systeemcomponenten en is gevuld met een zonnemedium (een mengsel van water en antivries). Het medium wordt verwarmd in de zonnecollectoren en door een pomp naar de opslageenheid gepompt. Hier geeft het medium thermische energie af zodat de opslageenheid opwarmt en het zelf afkoelt tijdens dit proces. Het stroomt dan terug naar de zonnecollectoren op het dak en de cyclus kan doorgaan.
Het belangrijkste is dat de zonnecollector en de bijbehorende boiler op de juiste plaats geïnstalleerd kan worden. Met welk soort dak zou u het beste rendement kunnen behalen? Hieronder worden enkele van deze situaties besproken. Een schuin dak is geschikt om een zonnecollector op te installeren. Hierbij dient ook op de ligging en de hellingshoek van het dak gelet te worden. Op een plat dak kan ook een zonneboiler geplaatst worden. De meest ideale richting is wanneer de zonnecollector pal op het zuiden gericht staat. Een goed rendement kan ook behaald worden door de collector zuidoost of zuidwest te richten. Zodra er problemen zijn met uw dak is het verstandig om deze eerst te laten repareren. Hier heeft u een dakdekker voor nodig. De meest optimale hellingshoek is 36 graden. Bij deze hellingshoek staat de zonnecollector loodrecht op de zon. U haalt op deze manier de hoogste zoninstraling binnen. Het beste is dat er geen of, als het niet anders kan, zo weinig mogelijk schaduw aanwezig is. Uw dak dient het gewicht van de zonnecollector aan te kunnen. Vooral bij platte daken is het belangrijk hier goed op te letten. Bij een plat dak dient er rondom de zonnecollector namelijk een frame geplaatst te worden voor een correcte installatie. Benader meerdere zonneboiler specialisten in uw regio en vraag offertes op.
Wil je het water (en eventueel het cv-water) in jouw woning energiezuinig en milieuvriendelijk verwarmen? Dat kan met de thermische zonnepanelen van een zonneboiler. Wat is de werking van deze thermische zonnepanelen en hoe haal je een optimaal rendement? En hoeveel kosten thermische zonnepanelen ongeveer? Thermische zonnepanelen staan ook bekend als zonnecollectoren. Deze panelen vormen 1 onderdeel van een zonneboiler installatie. Maar hoe zorgen deze panelen op je dak nu voor warm water in je woning?

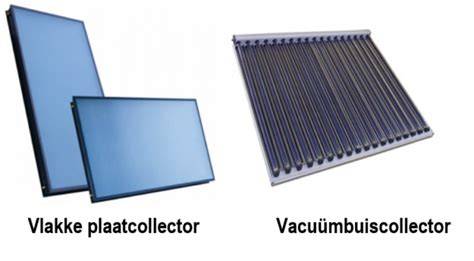

Soorten en werking van thermische zonnepanelen
Er bestaan 2 soorten thermische zonnepanelen, elk met hun eigen kenmerken en prijs. Thermische zonnepanelen met een vlakke plaat bestaan uit een rechthoekige bak van ongeveer 10 cm dik. In de zonnecollector zit een donkergekleurde plaat met daarachter leidingen met vloeistof. Door middel van een glasplaat is de bovenkant van de zonnecollector afgesloten. Deze glasplaat beschermt samen met het isolatiemateriaal tegen warmteverlies. De absorberplaat neemt warmte op wanneer de zon schijnt. Prijs vlakke plaat zonnepaneel (2,5 m²): circa € 550.
Een vacuüm collector bestaat uit dubbelwandige glazen vacuümbuizen. Door middel van een coating aan de binnenzijde van deze buizen blijft de warmte opgeslagen. Een koperen absorber (ook heat pipe genoemd) in de glazen buizen zorgt voor de opname van warmte. In de top van de heat pipe verzamelt de warmte zich en wordt dan afgegeven aan een langsstromende vloeistof. Prijs vacuümbuis zonnepaneel (2,5 m²): circa € 750 (excl. btw en installatie).
Om te bepalen welk thermisch zonnepaneel het meest geschikt is voor jouw zonneboiler, schakel je het best een specialist in. Die geeft gratis advies op maat en houdt rekening met jouw specifieke situatie. Een erkende installateur zorgt ook voor een correcte plaatsing van je thermische zonnepanelen met hoogwaardige materialen. De prijs van een thermisch zonnepaneel van 2,5 m² schommelt tussen 550 à 750 euro (excl. btw en plaatsing), afhankelijk van het type collector. Afzonderlijk thermische zonnepanelen kopen heeft weinig zin; het is interessanter om prijzen te geven voor een volledige zonneboiler installatie.
Inhoud zonneboiler installatie: gemiddelde prijs (excl. btw, incl. advies) en wat er allemaal bij komt kijken: boiler, vloeistof, pomp en expansievat. De afmetingen van een zonne-collector variëren doorgaans van circa 2 tot 6 m². Een collector op een schuin dak vereist ongeveer het dubbele aan ruimte vanwege frames. Op een plat dak moet op schaduw worden gelet voor achterliggende collectoren. Een zonneboiler installatie kan ook op een plat dak geplaatst worden, waarbij je zelf richting en helling kunt bepalen. Het gewicht en het ballastplan zijn belangrijke overwegingen op een plat dak; op een schuin dak niet altijd nodig.
Welke besparingen kun je verwachten? Voor een doorsnee gezin kan de investering in een zonneboiler binnen circa vijf jaar worden terugverdiend. De besparing hangt af van energieverbruik, aantal collectoren en opbrengst; een zonneboiler gecombineerd met verwarming kan extra rendement opleveren. In het algemeen is een zonneboiler goedkoper dan een volledig PV-systeem, maar de terugverdientijd kan variëren van 8 tot 20 jaar afhankelijk van omstandigheden. Zonnecollectoren kunnen ook worden gecombineerd met hybride systemen zoals een hybride warmtepomp of zonneboiler-combi voor verwarming van het hele huis.
Het is belangrijk om de installatie goed af te stemmen op warmwaterbehoefte en verbruikspatroon. Optimale dimensionering van de zonneboiler en voldoende isolatie van de woning zijn cruciaal om warmteverlies te minimaliseren. Onderhoud is aan te raden, zoals controleren van anode, systeempdruk en kalkaanslag, vooral als glycol als antivries wordt gebruikt. Een onderhoudscontract bij een erkende installateur kan helpen de prestaties op peil te houden.
Richtlijnen voor installatie en dakrichting
- Gericht op het zuiden levert doorgaans het beste rendement op, met mogelijkheden richting zuidoosten of zuidelijkwesten.
- Hellingshoek ideaal meestal tussen de 20 en 60 graden; voor optimale zomer- en winteropbrengst kunnen experts verschillende aanbevelingen geven.
- Zorg voor zo min mogelijk schaduw op de collector door tijdig dakonderhoud en correcte positionering.
- Bij platte daken: gebruik een frame en ballastplan om stabiliteit en windweerstand te garanderen; controleer draagkracht van het dak.
- Verschillende collectortypen (vlak en vacuüm) vereisen specifieke plaatsingsregels maar kunnen elkaar prima aanvullen bij een zonneboiler-installatie.
Overige overwegingen en toekomstperspectieven: met het einde van de salderingsregeling is het aantrekken van zonne-energie via dak-PV minder vanzelfsprekend; een zonneboiler blijft een goede aanvulling voor warm water en kan samen met PV-systemen werken. Zonnecollectoren leveren warmte en niet elektriciteit; ze kunnen worden gecombineerd met PV en/of andere duurzame systemen zoals warmtepompen voor een geïntegreerde oplossing.
Tip: ben je op zoek naar erkende installateurs actief in jouw buurt? Vraag gratis en vrijblijvend prijsvoorstellen aan en vergelijk adviezen, werkwijzen en uitvoertijden. Een zonneboiler is een duurzame manier om minder afhankelijk te zijn van fossiele energie en te besparen op de energierekening.

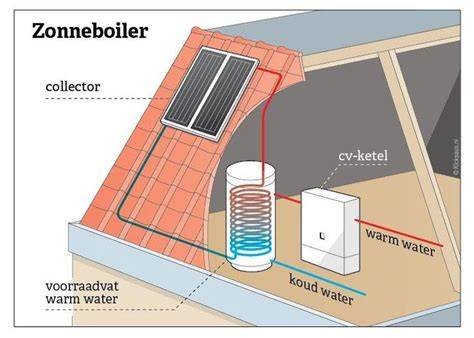

Samenvattend principe: de absorber vangt zonlicht op, warmte wordt overgedragen aan een antivriesvloeistof die door het systeem circuleert, de warmte wordt via een warmtewisselaar aan het water in de boiler afgegeven en zo ontstaat warm water voor sanitair en eventueel verwarming. De terugslag van warmte naar de collector zorgt voor een continue cyclus; het systeem werkt optimaal bij voldoende zonlicht en juiste dimensionering.
Zó werkt een zonneboiler van TechniQ-Energy.com
Belangrijke feiten en cijfers
- Vlakkeplaatcollectoren: prijs circa €550 voor 2,5 m²; absorberplaat en glas beschermen tegen warmteverlies.
- Vacuumcollector: prijs circa €750 voor 2,5 m²; heatpipe en dubbelwandige buizen verhogen rendement.
- Volledige zonneboiler installatiewaarde varieert afhankelijk van aantal collectoren en opslagvat; terugverdientijd meestal 8-20 jaar.
- Optimale hellingshoek: vaak 36 graden voor schuin dak; plat dak vereist frame en ballast, met aandacht voor schaduw en draagkracht.
- Back-up en buffervat zorgen voor continue warmwaterlevering, ook bij lage zonstand of hoog waterverbruik.
Praktische overwegingen bij aanschaf: kies voor een erkende installateur, vraag offertes aan, bekijk totale installatieprijs inclusief boiler, vloeistof, pomp en expansievat. Overweeg combinatie met hvac-systemen zoals warmtepompen en CV-ketels voor een optimaal rendement en comfort.
