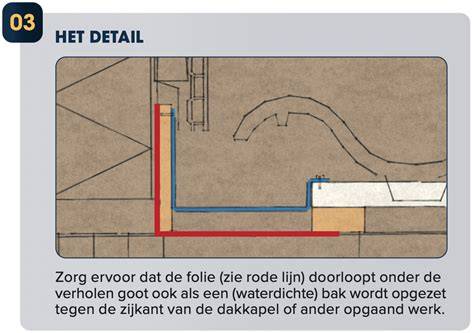

Deze handleiding beschrijft stap voor stap hoe je het verholen goot-systeem installeert. Dit systeem is ideaal voor de afvoer van hemelwater vanaf de zijwang van een dakkapel met een dakhelling tussen 30° en 65°. Het bestaat uit twee delen en zorgt voor goede ventilatie van de zijwang. Gebruikte profielen: Art. 0842 (lengte: 5 of 6 meter) en Art. Dit systeem kan ook gebruikt worden bij een doorschietende gevel (met art. 0842), maar maak dan een waterdichte verbinding met de opgaande muur. Kies de juiste gootprofielen: Art. 0842 en/of Art. 0844, afhankelijk van je situatie. En maak deze op maat. Meet de totale lengte op die nodig is voor de installatie. Hou hierbij rekening met de overlap van minimaal 50mm van het profiel 0842 naar 0844. Begin onderaan bij de dakgoot. Plaats het onderste gootdeel (verholen ondergoot art. 0844 ). Laat de verholen goot ongeveer 50 mm in de dakgoot schuiven, vanaf de rand van de goot. Zorg ervoor dat de folie (aangegeven als rode lijn in schema’s) doorloopt onder de verholen goot. Laat de verholen goot (art. 0844) tegen de voet van de dakkapel lopen. Meet het bovenste gootdeel (art. 0842) langs de dakkapel. Zaag het op maat, met minimaal 50 mm overlap in het onderste gootstuk (art. Zorg voor een waterdichte aansluiting, vooral bij folie en opgaande delen. De profielen hebben een inkeping voor de positionering van de schroef. Schroef de profielen vast op de panlatten en aan de zijwang. Gebruik art. Werk altijd van onder naar boven om waterafvoer te optimaliseren. Controleer na installatie op lekkages door water te testen. Als je een doorschietende gevel hebt, zorg voor extra afdichting met kit of tape.
HomeNieuwsTips!
Tips! Zinken dakgoten worden het meest toegepast in Nederland. Een zinken dakgoot vervangen of aanbrengen, is vakwerk. Er zijn twee soorten zinken dakgoten: de bakgoot en de mastgoot. De mastgoot is een half ronde goot en de bakgoot is, wat de naam al zegt, een bak. Wanneer u de zinken dakgoot gaat plaatsen, dient u eerst de oude dakgoot te verwijderen. Verwijder de eerst rij dakpannen die boven de dakgoot zitten. Hierdoor kunt u eenvoudig bij de zinken goot. Het is wel aan te raden om dit niet alleen te doen, maar met z’n tweeën. Zodra u de eerste rij dakpannen heeft verwijderd, maakt u de lips los waarmee de dakgoot in de beugel is geklemd. Vervolgens zaagt u de dakgoot in kleine stukken, zodat u stuk voor stuk de zinken dakgoot kunt demonteren. Breng het zink niet naar de stortplaats, maar overleg met de verkoopmedewerkers van Brouwers Zink wat het oude zink u kan opleveren als u het door Brouwers Zink laat meenemen. Wanneer u een nieuwe dakgoot plaatst, is het advies de gootbeugels meteen te vervangen. Zorg bij de aanschaf dat u de juiste beugels koopt met de juiste hoek. Bepaal de plaats waar de gootbeugels komen te zitten. Zorg dat de maximale afstand tussen de gootbeugels 50-60 cm is. Daarnaast is het voor het zicht mooi als de beugels gelijk worden verdeeld over de totale lengte van de dakgoot. Vervolgens plaatst u de eerste en de laatste gootbeugel om het juiste afschot te krijgen, zodat het water goed wordt afgevoerd naar de regenpijp. U spant een koord tussen deze beugels. Per meter dient u een afschot van 3 mm aan te houden per meter. Is de dakgoot totaal 5 meter lang, dan dient u een afschot te hebben van 5 x 3 mm = 1,5 cm. Controleer met de waterpas of er daadwerkelijk afschot is. Nu kunt u nog eenvoudig wat aanpassen. De overige gootbeugels kunt u langs het strak gespannen koord vastzetten, zodat de gootbeugels in één rechte lijn worden geplaatst en de dakgoot het juiste afschot heeft. Nu de beugels zijn aangebracht, kunt u de zinken dakgoot op maat maken met een fijne ijzerzaag. Zorg er wel voor de dat de dakgoten circa 20 á 30 mm overlap hebben om ze aan elkaar te solderen. Verwijder daarna de bramen met een vijl of fijn schuurpapier. Daarna kunt u de kopschotten in de dakgoot solderen en de dakgoot in de gootbeugels monteren. Zorg er wel voor dat alle lipjes van de gootbeugels omhoog staan. Zodra de zinken dakgoot in de gootbeugels is gemonteerd, kunt u de dakgoten aan elkaar solderen. Hieronder staat beschreven hoe u de kopschotten, dakgoot en tapeind kunt solderen. Let op: wanneer de dakgoot langer dan 12 meter is, dient u een expansiestuk in de dakgoot aan te brengen. Om de dakgoten aan elkaar te solderen, heeft u staafsoldeer nodig zodat er een waterdichte verbinding ontstaat. Staafsoldeer is er in 40/60 en 50/50 uitvoering. Dit geeft het percentage tin versus lood aan. Het verschil tussen deze 2 uitvoeringen zit hem in het smelttraject van de soldeerstaaf. De soldeerstaaf 40/60 heeft een smelttraject van 180-235 graden en de soldeerstaaf 50/50 een smelttraject van 180-215 graden. De soldeerstaaf 40/60 wordt dan ook het meest toegepast, maar iedere vakman heeft zijn/haar eigen voorkeur. De eerste stap is het schoonmaken van de soldeernaad. Verwijder vuil en controleer of de soldeernaad (2 dakgoten) goed en strak op elkaar aansluiten. Smeer de naad in met S39 Zink. Vervolgens houdt u de soldeerbout op 10 mm van de dubbele plaat en verplaatst u de soldeerbout vooruit. Zoals u de naden soldeert, zo soldeert u ook de kopschotten en het tapeind in de zinken dakgoot. Tussen het solderen door, verwijdert u met een schone vochtige doek, de resten van het vloeimiddel. Een zinken dakgoot vervangen of aanbrengen, is vakwerk. Wanneer u weinig ervaring hebt of twijfelt, raden wij u aan om dit uit te besteden. De kans is namelijk zeer groot dat u zelf begint en de vakman alsnog het zinkwerk dient te herstellen en af te maken. In dat geval is goedkoop duurkoop. Brouwers Zink heeft een uitstekend klantenbestand met zinkspecialisten door het hele land. 1. Polytech levert de dakgoten per project prefab op maat. 2. Wanneer de Polytech dakgoten geleverd worden, zijn ze voorzien van een beschermfolie. 3. De prefab goten zijn voorzien van eindkappen, montagegaten en hwa uitloopstukken. 4. Overige materialen, zoals schroeven, omzetbeugels en lijm worden los meegeleverd. Bij opslag is het van belang dat de goot minimaal elke 2 meter wordt ondersteund en de grond niet raakt. Tijdens transport dient de dakgoot goed ondersteund te worden, hiermee voorkomt u eventuele breuken. Zorg altijd voor een vlakke, houten achterconstructie waar je de goot aan monteert. 1. De montagegaten zijn op 15 mm vanaf de bovenkant van de goot voorgeboord, op ca. 600 mm h.o.h. Het is niet de bedoeling dat er op een andere positie schroeven in de goot worden geboord. 2. De eerste en laatste meter van de goot zijn voorzien van extra gaten om te fixeren. Om de goot te bevestigen breng je de goot naar de gewenste positie, houd hierbij rekening met de gewenste speling op de uiteinden (hoeklassen). Zorg voor een goede ondersteuning en plaats de goot vervolgens waterpas. Schroef de goot eerst handvast op de uiteinden met de bijgeleverde montageschroeven, schroef daarna de overige schroeven handvast. Bij de montage van goten om een pyramidedak met onderbreking op de hoeken, wordt op de hoeken een eindschot geplaatst. Bij dit systeem is er op iedere gevel (incl. De goten dienen op de hoeken te stoppen, of ca. 5 mm eerder. De hoeken mogen zeker niet doorsteken. De goten mogen onderling nooit met elkaar verbonden worden door middel van kit, purschuim of schroeven. Wanneer er meerdere goten in 1 lijn worden gemonteerd (rijtjeswoning), markeer je eerst op de achter constructie waar de koppelingen moeten komen, zodat je aan ‘t eind niet uitloopt met de maatvoering. Je begint vervolgens bij de hoekwoning met het monteren van de goot. Houd bij het monteren van de volgende goot rekening met enige tussenruimte (5-10 mm per dilatatie). Als laatste breng je de omzetbeugel en de loodvervanger (brug) over de eindkappen aan. De goten mogen onderling nooit met elkaar verbonden worden door middel van kit, purschuim of schroeven. Bij goten met plafondplaat dient de goot zo gemonteerd te worden, dat het achterhout niet voor de groef aan de achterzijde van de goot komt. Bij goten met een hoeklas is het belangrijk dat de hoekomzet netjes waterpas wordt gehangen. Bij de montage van goten om een pyramidedak met onderbreking op de hoeken, wordt op de hoeken een eindschot geplaatst. Bij dit systeem is er op iedere gevel (incl. De goten dienen op de hoeken te stoppen, of ca. 5 mm eerder. De hoeken mogen zeker niet doorsteken. De goten mogen onderling nooit met elkaar verbonden worden door middel van kit, purschuim of schroeven. Dasco BV heeft voor de mastgoot speciale verbindingsstukken met expansierubber ontwikkeld. U hoeft dan bij de montage van de mastgoot niet te solderen. Bovendien hoeft u bij goten langer dan 12 meter geen expansierubber te solderen voor de expansie en krimp van de goot door de temperatuurschommelingen. Verder is het ideaal bij de renovatie van uw goot. Normaliter kunt u oud zink of koper zeer moeizaam solderen. Met het verbindingsstuk is het een kleine moeite om de goot te repareren.Klik hier om de instructiefilm van het verbindingsstuk te bekijken.U heeft nodig aan materiaal:- Goot- kniptang- Klemverbindingsstuk met expansierubberStap 1: Goten in elkaar klikkenDe beide goten moeten elkaar 2 cm overlappenU kunt de goten over elkaar heen schuiven, maar makkelijker is het om ze in elkaar te draaien. Knip de binnenkant van de kraal van de bovenste goot 3 cm weg, zodat de bovenste goot goed sluitend in de onderste goot valt.Schuif de beide kralen van de goten 2 cm over elkaar heen en draai vervolgens de beide goten, zodat de omgezette randjes van de goot (klis) tegen elkaar gedrukt worden. Stap 2: Klemverbindingsstuk bevestigenZet de ronding van het verbindingsstuk onder de kraal op de scheidingslijn van beide goten.Draai het verbindingsstuk over de scheidingslijn van beide goten heenHoud het klemgedeelte van het verbindingsstuk omhoog, zodat u het over de klis van beide goten heen kan laten zakken. Een strakke dakgoot begint bij het correct plaatsen van de gootbeugels. Door eerst de eerste en laatste beugel goed te bepalen, een metseltouwtje te spannen en alle overige beugels netjes langs deze lijn te monteren, voorkom je spanning in de goot. Dit zorgt ervoor dat de goten zonder problemen en zonder vervorming aan elkaar verbonden kunnen worden met de gootverbinders. Het plaatsen van dakgootbeugels lijkt eenvoudig, maar een goede voorbereiding maakt het verschil. Begin altijd met het bepalen van de positie van de eerste en laatste beugel. Let er bij het bepalen van de hoogte op dat de dakpannen een stukje over de achterkant van de goot steken. Zo loopt regenwater netjes in de goot. De afstand tussen de beugels is belangrijk voor de stevigheid. Houd een tussenafstand aan van 50 tot maximaal 60 cm. Zo voorkom je dat de goot op termijn gaat doorhangen, bijvoorbeeld door sneeuwbelasting of veel regenwater. Wanneer de eerste en laatste beugel zijn geplaatst, span je een metseltouwtje tussen de onderkanten van deze twee beugels. Dit touw vormt je richtlijn. Alle tussenliggende beugels plaats je strak langs deze lijn. Een klein beetje afschot richting de regenpijp is prima, maar houd het subtiel. Afhankelijk van de situatie kun je kiezen uit verschillende soorten beugels. Wij leveren zowel dakbeugels als muurbeugels. Is er geen verticale basis of geschikte dakrand om op te monteren, dan zijn er ook verstelbare beugels beschikbaar. Door de beugels netjes uit te lijnen en de juiste bevestiging te kiezen, voorkom je spanning in de goot. Dat maakt het later eenvoudig om de goten zonder solderen met de gootverbinders te koppelen.
In dit artikel zijn de belangrijkste stappen samengevat: begin onderaan, zorg voor 50 mm overlaps, gebruik inkepingen voor schroeven, werk van onder naar boven, en test op lekkages. Voor meer details over het solderen van zinken goten worden de soort soldeerstaaf en deProcedure besproken, waaronder 40/60 en 50/50 met hun smelttrajecten, en de noodzaak van schoonmaken van naden met S39 Zink.
Installatie zinken expansiestuk met kraal voor mastgoot | Zinkbouwmarkt.nl
Bij opslag is het van belang dat de goot minimaal elke 2 meter wordt ondersteund en de grond niet raakt. Tijdens transport dient de dakgoot goed ondersteund te worden, hiermee voorkomt u eventuele breuken. Zorg altijd voor een vlakke, houten achterconstructie waar je de goot aan monteert. De montagegaten zijn op 15 mm vanaf de bovenkant van de goot voorgeboord, op ca. 600 mm h.o.h. Het is niet de bedoeling dat er op een andere positie schroeven in de goot worden geboord. De eerste en laatste meter van de goot zijn voorzien van extra gaten om te fixeren. Om de goot te bevestigen breng je de goot naar de gewenste positie, houd hierbij rekening met de gewenste speling op de uiteinden (hoeklassen). Schroef de goot eerst handvast op de uiteinden met de bijgeleverde montageschroeven, schroef daarna de overige schroeven handvast. Bij de montage van goten om een pyramidedak met onderbreking op de hoeken, wordt op de hoeken een eindschot geplaatst. De goten mogen onderling nooit met elkaar verbonden worden door middel van kit, purschuim of schroeven. Dasco BV heeft voor de mastgoot speciale verbindingsstukken met expansierubber ontwikkeld. U hoeft dan bij de montage van de mastgoot niet te solderen.
Samenvattend zijn er twee hoofdtypes gootprofielen: Art. 0842 en Art. 0844, met aandacht voor overlapping, afdichting en correcte bevestiging. Polytech levert dakgoten prefab op maat met beschermfolie en montagematerialen. Bij onderhoud en renovatie blijft vakmanschap essentieel en kan uitbesteden vaak verstandiger zijn dan zelf risico nemen.
