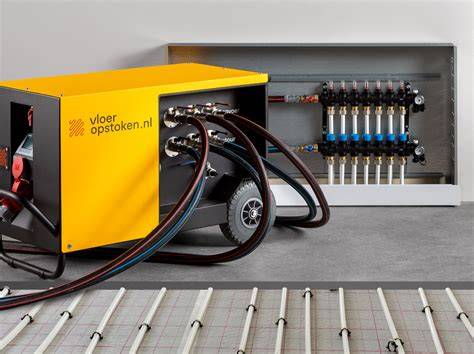

Na afloop van het aansluiten van alle buizen op de collector kunt u het systeem op druk zetten en/of testen op dichtheid. U kunt ervoor kiezen om het vloerverwarmingssysteem direct te vullen vanuit het (bestaande) CV-circuit. Open hiervoor de flowmeter (B) en de afsluitkap (D) of thermostatische groepsafsluiter (F) van de eerste groep die u gaat vullen. Nadat deze groep volledig gevuld is, sluit u de flowmeter en afsluitkap of thermostatische afsluiter weer.
Wanneer u het vloerverwarmingssysteem niet vanuit een CV-circuit kunt vullen, dan kunt u het systeem vullen via de vulnippel op de collector (C en G). In dit geval blijven de kogelkranen en thermostatische afsluiter (zoals genoemd in stap 1) gesloten en opent u, na het aansluiten van een waterslang, de vulnippel door gebruik te maken van de uitsparing in de afsluitdop. Wanneer het risico bestaat dat de ruimte, waarin vloerverwarming is geïnstalleerd, kan afkoelen tot het vriespunt dan perst u het systeem af met lucht. Sluit een compressor aan op de vulnippel (C en G) en open deze door gebruik te maken van de uitsparing in de afsluitdop.
Voordat je de vloerverwarmingsmat aansluit op de thermostaat, is het verplicht om de weerstand te meten. Niet alleen om te controleren of de mat onbeschadigd is, maar ook om de garantie te kunnen activeren. Zonder een genoteerde meting op het garantieformulier kun je bij problemen nergens op terugvallen. Liever in pdf-vorm?
Zorg ervoor dat de kabels van de vloerverwarmingsmat niet zijn aangesloten op de stroomvoorziening of de thermostaat. Zet de multimeter op de laagste Ohm-stand, meestal de 200 Ω-stand. Weet je de weerstand van jouw mat al bij benadering?
Meting 1: Bruin naar blauw. Meet tussen de bruine en de blauwe draad. Dit is de hoofdmeting. Meting 2: Bruin naar aarde. Meet tussen de bruine draad en de aardedraad (geel/groen). Hier mag geen waarde worden gemeten. Meting 3: Blauw naar aarde. Meet tussen de blauwe draad en de aardedraad (geel/groen). Schrijf alle gemeten waarden duidelijk op het garantieformulier. Vergelijk daarna de meting van bruin naar blauw met de specificaties in de producthandleiding. Een kleine afwijking is normaal, maar bij grotere verschillen is er mogelijk iets mis. Afwijking groter dan 5% van de opgegeven waarde: neem direct contact op.
Een meetwaarde van 0 Ohm tussen bruin en blauw duidt op een kabelbreuk. Waarde gemeten tussen aardedraad en bruin of blauw wijst op lekstroom of een defecte kabel. De weesterstandsmeting laat zien of de mat onbeschadigd is en vereist een genoteerde meting om garantie te activeren. Meet minimaal drie keer: voor het leggen, na het leggen en na het egaliseren. Een kleine afwijking van maximaal 5% is acceptabel. Komen alle metingen overeen met de specificaties? Dan is de mat in goede staat en kun je verder met de installatie.
Andere belangrijke controles voordat de vloer definitief wordt behandeld: is de vlakheid binnen de norm van maximaal 5 mm afwijking op een rei van 2 meter? Is egaliseren nodig? Zijn er zichtbare scheuren? Onderzoek alle zichtbare scheuren en klop de zijkanten goed af. Een scheur ontstaat alleen als er iets aan de hand is in de constructie, door droging of door hechting aan de ondervloer. Maak een plan om de scheuren eventueel te (laten) repareren. Kruisen scheuren elkaar? Hak dan op die kruising een gedeelte open om de samenstelling te beoordelen. Begin al met kijken als je de woning nadert en controleer luchtroosters in gevels, de toestand van de tuin en het kruipluik onder de vloer.
De vloer kan bijvoorbeeld op zand gestort zijn; vraag naar de gehele opbouw van de constructie, wanneer de vloer gestort is en hoe dik deze is. Een algemene regel is dat een dekvloer één cm per week droogt, maar dit geldt alleen bij ideale omstandigheden. Versnellers verstoren het elektronische vochtmeten waardoor er een carbidmeting uitgevoerd moet worden. Vraag naar het technisch merkblad van de versneller zodat je rekening houdt met de afwijkingen bij je meting. Een geëgaliseerde vloer is niet altijd goed te meten; hak daarom de egaline eraf om onder de egaline te meten. Cement, anhydriet en houten vloeren kun je direct vochtmeten, bij houtmagnesiet en beton kan dat lastiger zijn. Probeer te achterhalen welke kwaliteit cement is gestort; D15-vloeren zijn zacht maar veel toegepast vanwege de prijs. Gebruik eventueel een staalborstel en let op het ‘paplaagje’ dat vaak dient als bouwbescherming maar onderliggende dekvloer mogelijk slecht heeft.
Inspecteer mogelijke scheuren en vervuiling: haal verf- en stucresten weg, omdat deze dekvloer kunnen beïnvloeden en een duurdere primer vereisen. Bespreek dit onderwerp met de andere partij. Tegelvloeren kunnen met vettige producten zijn onderhouden; hoogten verschillen kunnen gecompenseerd worden door egaliseren. Alle producten zijn afgestemd op een gemiddelde temperatuur van 18 graden. De vloerverwarming mag aangezet worden als de oppervlaktetemperatuur rond de 18 graden kan worden ingeregeld, door de aanvoertemperatuur te regelen. De RLV is belangrijk tijdens het plaatsen en ná het in gebruik nemen van de parketvloer. Bij vloerverwarming is het opstookprotocol essentieel; er mag geen vloer geplaatst worden als dit niet is doorlopen. Vervolgens wordt een nieuwe beoordeling van de dekvloer gemaakt op mogelijke scheuren of afwijkingen. Controleer of de klant het opstookprotocol uitvoert. Spreek af wanneer de verwarming op 40 graden wordt verwarmd en meet dan de oppervlaktetemperatuur van de dekvloer. Het belangrijkste is een maximale oppervlaktetemperatuur van 28 graden.
Dichtheidscontrole en schoonmaakfilter in cv-installatie
In deze post ligt de focus ook op de installatie van een vuilafscheider (magnetische vuilafscheider), een apparaat dat de cv-installatie beschermt tegen vervuiling van metalen of corrosieve aard. Het wordt vaak magnetische filter genoemd. Een magnetische vuilafscheider reinigt watercircuits en werkt op basis van een magneet. Water dat door de vuilafscheider stroomt, laat ijzerslijpsel en metalen deeltjes achter op een speciale filter-/bezinkbak, zodat deze zich niet afzetten op de wanden van de installatie en daarmee de verwarmingsprestaties en het energieverbruik beïnvloeden.
Controleer vooraf of alle onderdelen in de set aanwezig zijn. De meeste sets zijn compleet, maar het is de moeite waard dit te controleren voordat u buizen doorsnijdt. Een multifunctionele sleutel is vaak nodig voor onderhoud van het filter; ook een apart sleuteltje kan nodig zijn om de ontluchter en aftapkraan te bedienen. Controleer of de schroefdraadpakkingen en O-rings-pakkingen aanwezig zijn. De magnetische vuilafscheider wordt doorgaans op de retourleiding geplaatst, vóór het apparaat dat het meest beschermd moet worden, maar er bestaan ook andere visies. Bij montage tijdens de bouw van de cv-installatie knipt men een stuk buis uit op de juiste lengte, let wel goed op dat je niet te veel uitsnijdt. Belangrijk is dat de waterstroomrichting overeenkomt met de richting van de pijl op het aansluitstuk. Draai vervolgens met een sleutel het resterende deel van de vuilafscheider vast en zorg voor een goede afdichting van de pakking tussen aansluitstuk en rest van de kamer. Na montage moeten afsluitkranen weer geopend worden en het systeem met water gevuld. Ontlucht de magnetische vuilafscheider en controleer op lekkages, vooral bij de verbindingen. De dichtheidscontrole dient niet éénmalig te gebeuren; het aanbevolen tijdsvenster voor hercontrole ligt tussen 6 en 24 uur zodat ook micro-lekkages kunnen worden opgemerkt.
Zelf vloerverwarming leggen met het noppenplaat systeem (volledige instructiefilm)
Praktische checklist en meetdata
- Beide voorbereidingen: vullen vanuit CV-circuit of vullen via vulnippel afhankelijk van situatie.
- Open de juiste afsluiters van de eerste groep die gevuld wordt; sluit ze na vullen weer af.
- Voer weerstandmetingen uit vóór aansluiting van de mat op de thermostaat; registreer alle waarden schriftelijk.
- Voer minimaal drie metingen uit: voor leggen, na leggen, na egaliseren.
- Controleer vlakheid en schade aan dekvloer; plan reparaties indien nodig.
- Laat opstookprotocol altijd meegaan met installatie en controleer oppervlaktetemperatuur maximaal 28 graden.
- Plaats magnetische vuilafscheider op retourleiding; controleer afdichtingen en lekkages na installatie.
- Voer periodieke dichtheidscontroles uit, bij voorkeur 6-24 uur na de eerste controle.
| Onderdeel | Doel | Belangrijke aandachtspunten |
|---|---|---|
| Vulslangen en vulnippel | Vullen systeem | Sluit na vullen weer af; open/sluit exact volgens stappen |
| Thermostaatkoppelingen | Aansluiten vloerverwarmingsmat | Weerstand controleren; garantie registratie |
| Vuilafscheider | Bescherming tegen dekvloer en radiatoren | Montage op retourleiding; zorg voor afdichtingen |
| Meetapparatuur | Weerstand en lekdetectie | Gebruik multimeter, registreer drie metingen |
Wat kost het? Vermelde tarieven in de gebruikte voorbeeldtekst zijn apart en mogelijk afhankelijk van leverancier en regio. IRIS Thermovision heeft geholpen bij de kaart brengen van de vloerverwarming en leverde nuttige inzichten voor de exacte locatie en implementatie van de werkzaamheden. Zorg altijd voor privacy en duidelijke afspraken met de dienstverlener.
