Radiator horizontaal plaatsen: instructies en tips voor een slimme installatie

De design radiator - horizontaal of verticaal - wordt steeds meer gezien als een decoratief stijlstatement in het interieur en niet alleen als een warmtebron. Hoewel een horizontale en verticale design radiator kwa specificaties gelijk zijn ligt het er meestal aan waar de radiator komt te hangen en hoeveel ruimte je ter beschikking hebt om te bepalen welke uitvoering de juiste is. Welke uitvoering is de juiste keuze voor je woning?

Voor het verwarmen van een kamer maakt het niet uit of het om een horizontale klassieke radiator of verticale moderne radiator gaat, of wat voor een vorm de verwarming heeft. Ze hebben beiden hetzelfde doel - en dat is om de kamer goed op te warmen zodat je de koude donkere winteravonden comfortabel en knus kunt doorbrengen. De drijvende kracht en bindende factor voor het kiezen van de juiste radiator is uiteindelijk de warmteafgifte. Het vermogen van een radiator wordt weergegeven in een bepaald aantal Watt. Watt is een eenheid van vermogen. De eenheid watt geeft aan hoeveel energie iets gebruikt of oplevert. Maar hoe bereken je de benodigde wattage (het benodigde vermogen)?

De beste manier om een nauwkeurige berekening te krijgen is om de hulp in te roepen van een professionele loodgieter. Echter, onze Hudson Reed vermogen calculator zal je een nauwkeurige aanbeveling geven. Zoals hierboven vermeld is het vervangen van een radiator een makkelijke en betaalbare manier om het interieur op te frissen er stijlvoller uit te laten zien. In vergelijking met een horizontaal alternatief heeft de verticale designradiator vaak een minimalistische uitstraling, strakke lijnen en een slanke vormgeving.

Praktisch gezien zijn verticale radiatoren - dankzij hun onconventionele afmetingen - een uitstekende optie voor een kleinere ruimte, omdat ze minder wand- en vloeroppervlakte in beslag nemen. Wil je de radiator onder de vensterbank plaatsen wat anders misschien een verloren ruimte zou zijn, of op de vlakke muur net onder een schuin dak? Misschien wil je een vrijstaande horizontale radiator voor het raam plaatsen dat tot aan de grond loopt? Dan is een mooie horizontale radiator bijna altijd de juiste optie. Een horizontale radiator is een geweldige manier om een nieuwe look toe te voegen aan een kamer en het hoeft niet veel te kosten.

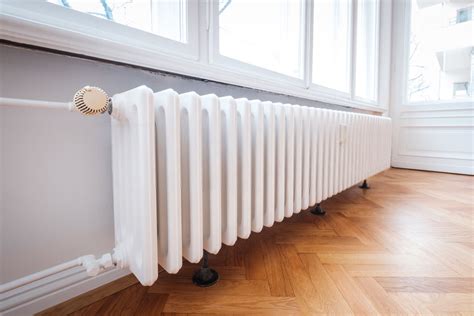

Normaal gesproken worden radiatoren in het koudste deel van de ruimte geplaatst - in Nederland is dat bijna altijd onder een raam. Uiteindelijk komt het erop neer (ondanks alle punten die ik hierboven heb genoemd) dat als het gaat om het nemen van een beslissing over de aankoop van een horizontale of verticale radiatoren, de beslissing geheel afhankelijk van je persoonlijke keuze en je eigen stijl en sfeer die je wilt creëren. De locatie van een radiator is zeer belangrijk. Het is daarom verstandig om goed te overwegen waar de radiator komt. Meestals wordt een radiator op de koudste plaats in de ruimte geplaatst. U kunt hierbij denken aan een plaatsing op een buitenmuur of onder een raam. De reden hiervoor is dat de koude lucht de opgewarmde lucht de ruimte inbrengt.

Het is van belang dat er ruimte is voor de luchtcirculatie. Dit kan door aan de verschillende zijden van de radiator ruimte over te laten. Een radiator kunt u aan een muur bevestigen of vrijstaand op de grond plaatsen. Of u een radiator op de grond (op een standconsole) kunt monteren hangt af van het soort radiator. Monteert u een radiator liever aan de muur? Bekijk hier de meestvoorkomende ophangsystemen voor radiatoren en standconsoles.

Voorkom een tikkende CV-buis: Een tikkend geluid bij een radiator veroorzaakt worden door het krimpen en uitzetten van de CV-buis. Plaats een thermostaatkraan niet omhoog: Als een een thermostaatkraan omhoog plaatst dan wordt de kraan beïnvloed door de warmte die de radiator afgeeft. Heeft u hulp nodig?

4. Sluit bij voorkeur de radiator altijd via de onderzijde aan. Bij verticale radiatoren die toch via de bovenzijde worden aangesloten, is het nodig om een stromingsbuis aan de radiator toe te voegen. Een stromings- of stijgbuis zorgt ervoor dat bij radiatoren met een bovenaansluiting het warme water eerst naar beneden wordt gebracht. Onderaan de radiator wordt het water vrijgelaten en stijgt het door de warmte weer op. Door het toepassen van een stromingsbuis bij een bovenaansluiting zal de radiator goed doorstromen en wordt deze optimaal verwarmd.

5. Bij het aansluiten van een nieuwe radiator ontstaat er lucht in het systeem. Doordat er een luchtbel in de radiator zit, zal deze niet goed of onvolledig warm worden, de radiator blijft lauw of een gedeelte van de radiator warmt niet op. Lucht in de radiator herken je, naast temperatuurafwijkingen, aan suizen, tikken en het horen vallen van water in de radiator. Ontlucht de radiator daarom altijd volgens de instructies. Schakel de cv-installatie uit en draai voorzichtig de ontluchtingskraan open. Na het ontluchten moet je het systeem weer bijvullen met water. De werkdruk (gemiddeld 1,8 bar) kan verschillen per installatie, lees hiervoor de handleiding.

Heb je een verticale radiator en krijg je deze niet goed ontlucht? Om een goede werking van de verwarming te garanderen zal de positionering van de radiatoren een grote impact hebben. Radiatoren moeten worden geplaatst op 3 à 5 cm van het afgewerkte muuroppervlak en op minimum 10 cm boven de afgewerkte vloerpas. Je plaatst ze best nog iets hoger zodat je geen problemen krijgt wanneer je een nieuwe vloer wil plaatsen. Een verkeerde opstelling kan leiden ofwel tot onvoldoende comfort met als gevolg een hogere energierekening.

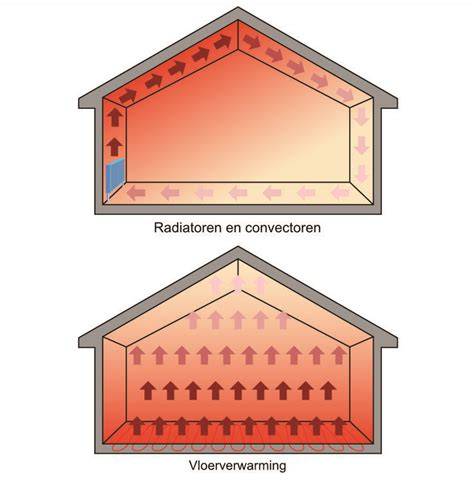

Een radiator wordt bij voorkeur opgesteld tegen een buitenmuur, onder het vensterraam. Deze opstelling garandeert betere warmtespreiding in de ruimte. Daar de rugzijde van een radiator warmte uitstraalt naar de achterliggende wand, zal de oppervlaktetemperatuur van deze wand hoger zijn dan de temperatuur van de andere wanden. Hierdoor zullen de verliezen door het stuk wand achter de radiator ongeveer verdubbelen. Om dezelfde reden moet men vermijden radiatoren vóór glasramen op te stellen, zeker bij enkele beglazing. Radiatoren vóór glasramen beperken ook de natuurlijke verlichting en zijn een gevaar voor thermische breuk van het glas. Een te ver overstekende tablet is een hinderpaal voor het behaaglijke warmtegevoel, omdat zij de warmeluchtstroom tegenhoudt die de binnendringende koude lucht zou opwarmen. Bovendien wordt hierdoor de warmteafgifte met 5 à 10 % verminderd.

Zoals je wel al gemerkt zal hebben, komt er heel wat kijken bij het juist positioneren van de radiatoren. Om bij het inrichten van je woning geen problemen te krijgen doe je er goed aan de positionering van de radiatoren als eerste aan te pakken. Zo ga je geen domme dingen doen die je beter uitkomen waarvan het energieverlies hallucinant is.

Het aansluiten van een radiator, ook wel verwarming genoemd, hoeft niet zo moeilijk te zijn. Maar er zijn diverse soorten radiatoren en deze hebben vaak een bijbehorende manier om aangesloten te worden. Een horizontale compact radiator is een compact radiator met vier aansluitingen aan de zijkant. Je kunt links of rechtsboven de radiatorkraan monteren, en links of rechtsonder het voetventiel. Op het voetventiel komt de retourleiding. Is jouw radiator langer dan 2 meter? Dan adviseren we je om de radiator kruislings aan te sluiten, anders wordt deze niet in zijn geheel warm.

Komen de leidingen uit de vloer of uit de wand onder de radiator? Dan heb je als het goed is een ventielradiator. Kies je ervoor om de radiator aan de onderkant aan te sluiten? Dan moeten de leidingen 50mm uit elkaar gemonteerd worden. In dit geval komt een aansluitset van pas. Deze set bestaat uit een h-blok en een radiatorknop. Komen de leidingen voor je verwarming haaks of recht uit de muur of vloer, dan is een verticale radiator met middenaansluiting het beste product voor je. Verticale radiatoren zijn er in diverse varianten. In de meeste gevallen sluit je de verticale radiator zonder middenaansluiting aan de onderkant aan. Dit doe je met een radiatorkraan en een voetventiel. Wil je de verticale radiator aan de bovenkant aansluiten? Controleer dan eerst of dit mogelijk is met de radiator die je hebt, anders dan moet je een stromingsbuis plaatsen om het hete water eerst aan de onderkant van de radiator te brengen.

Een convector verwarming is een ander type radiator. Een paneelradiator, zoals de horizontale en verticale verwarming, bestaat uit één compleet onderdeel. Een convector heeft als basis een verwarmingselement met allemaal kleine lamellen, waar een losse omkasting omheen gaat. Een convectorradiator wordt aan de onderkant aangesloten met een aansluitset. Een convectorput verwarming heb je vast wel eens gezien. Dit zijn verwarmingselementen die in de vloer zijn geplaatst met een rooster erover. Hier komt warme lucht doorheen. Het aansluiten van een convectorput verwarming is niet simpel. De aanvoer en retourleiding van de cv-ketel moeten onder de vloer uitkomen. Tip: Je kunt het best de leidingen zo hoog mogelijk aansluiten, zodat er geen hoogstaand grondwater in de convectorput komt te staan.

Een plintverwarmer is een kleine radiator met een ventilator erachter die mechanisch de lucht in beweging brengt. Hierdoor kan uit een kleine unit al veel vermogen worden gegenereerd. Een plintverwarmer dient te worden ingebouwd in een plint. Meestal is dit de plint van een keuken. Je dient een gat te zagen in deze plint. Vervolgens kan je de stekker die de ventilator aandrijft in het stopcontact te doen.

Een radiator kan je dus op verschillende manieren aansluiten. Allereerst hangt het er vanaf wat voor radiator je wenst te monteren. Wij zullen dan z.s.m. Wil je zelf de radiator aansluiten, maar is het je niet helemaal duidelijk welke hulpmaterialen je nodig hebt? Komen de leidingen bij je uit de vloer en wil je de radiator aan de onderkant aansluiten? Komen de leidingen bij je onder de radiator uit de wand en wil je de radiator aan de onderkant aansluiten? Komen de leidingen bij je uit het plafond (van boven) en wil je de radiator aan de zijkant aansluiten? Komen de leidingen bij je uit de wand en wil je de radiator aan de zijkant aansluiten? Komen de leidingen bij je dicht bij elkaar uit de wand vlak bij de vloer en wil je de radiator aan de zijkant aansluiten?

Een nieuwe radiator aansluiten doe je waarschijnlijk niet elk jaar. Grote kans dus dat je niet weet waar je moet beginnen. Daarom hebben wij een stappenplan geschreven om je op weg te helpen naar de perfecte nieuwe radiator voor in jouw huis. Van het kiezen van de juiste radiator tot het plaatsen van die nieuwe radiator. Het installeren van een radiator begint bij het kiezen van de juiste nieuwe radiator. Radiatoren verschillen in de hoeveelheid warmte die ze afgeven. Hoe meer vermogen (of capaciteit) de radiator heeft, hoe groter de warmteafgifte. Hoeveel vermogen jouw radiator nodig heeft, is afhankelijk van de ruimte waarin je de radiator gaat plaatsen. Hoe groter de ruimte, hoe meer vermogen je nodig hebt. Ook de gewenste temperatuur in die ruimte is van belang: in de badkamer geven we bijvoorbeeld vaak de voorkeur aan een hogere temperatuur dan in onze slaapkamer. Het is verstandig goed te berekenen welk vermogen je minimaal nodig hebt. Zo voorkom je koude ruimtes en te hoge stookkosten.

1. Trek de stekker bij de ketel uit het stopcontact om de CV-installatie uit te schakelen. Draai alle radiatorkranen open van alle radiatoren die hoger en gelijk hangen aan de radiator die je los wil koppelen. Als de radiator die je los wilt koppelen zich op de laagste verdieping van het huis bevindt, monteer je een vulslang op de vul- en aftapkraan. Vervolgens draai je deze aftapkraan open. Draai met een ontluchtingssleutel de aftapkraan open en laat het water uit de installatie stromen. Draai de aftapper open van de radiator die je wilt vervangen. Draai met een sleutel de aan- en afvoerleidingen en de kraan van de radiator los. Schröpf de beugels los en vang het eventuele restwater op. Laat het oude radiatorplaatje verwijderen en zet het nieuwe model op dezelfde bevestiging indien mogelijk.
2. Voor het aansluiten van een nieuwe radiator heb je een aansluitset of aansluitblok nodig. De radiator moet altijd op de koudste plek in de badkamer hangen. Houd aan de boven- en onderzijde van de radiator ten minste 10 cm vrij. Zorg er ook voor dat de radiator minimaal 5 cm vrij van de wand hangt. Wanneer een verwarmingspijp door een muur heen moet zorg dan voor een ruimer gat dan de pijp.
3. Een radiator wordt aangesloten op de wateraanvoer. Deze aanvoer kan op verschillende plekken in de badkamer zitten en is bepalend voor welke aansluiting je radiator nodig heeft. De meest gangbare aansluitingen zijn links/rechts/onder en midden/onder. Dit geeft aan waar het water de radiator binnenkomt en weer naar buiten gaat. Haaks of recht model.
4. In oudere huizen komt de afvoer soms uit het plafond, waardoor de radiator niet goed opwarmt. Met een afvoer uit het plafond heb je daarom een stromingsbuis nodig. Dit is een soort pin die je in de meest linkse of rechtse buis van de radiator plaatst. De stromingsbuis dwingt het water naar beneden te gaan, zodat het niet direct opstijgt en dus wel de hele radiator verwarmt.
5. Is jouw nieuwe radiator hetzelfde type als de oude? Dan kunnen de aansluitingen van de oude radiator worden overgezet naar het nieuwe exemplaar. In dat geval kun je dus ook de oude bevestiging gebruiken. Bij een ander type radiator moeten nieuwe beugels op de muur gemonteerd worden, met pluggen en zware schroeven. Bevestig de radiator-beugels waterpas aan de muur. Zorg ervoor dat er aan de boven- en onderzijde van de radiator ten minste 10 cm vrije ruimte is. Bevestig het ontluchtingskraantje en het aftapkraantje.

LET OP: De aanvoer (het hoogste punt) en de afvoer (het laagste punt) moeten de langst mogelijke weg door de radiator afleggen. Dat wil zeggen dat je bijvoorbeeld links boven de aanvoer bevestigt en rechts onder de afvoer. Bevestig deze leiding met beugels aan de muur. De afstand tussen de beugels mag maximaal 1,2 meter zijn. Om bochten naar de radiator te maken, is een buigtang vereist. Om de leidingen in te korten is een pijpensnijder nodig. Dan ben je ervan verzekerd dat de pijp recht is ingekort. Bevestig de aanvoer en afvoer/retour aan de verwarming met behulp van knelfittingen. Plaats de moer en de knelring over de leiding. Wanneer alles correct is aangesloten, kun je het systeem met water vullen. Het wordt aangeraden het bijvullen of afvullen te doen met zijn tweeën. Draai de radiatorkranen open en sluit de ontluchters. Zet druk op de leidingen. Op de manometer kun je de druk bijhouden. Vul de installatie tot circa 1.7 bar en draai vervolgens alle kranen weer dicht. Ontlucht de radiator die zich op het hoogste punt in huis bevindt. Draai de ontluchter open totdat er water uitkomt en sluit hem daarna weer. Controleer de druk. Is deze te laag? Vul de druk dan weer bij tot circa 1.7 bar. Herhaal deze stap totdat de radiatoren geen borrelend geluid meer maken. Controleer nog eens of de drukmeter van de ketel een druk van 1,5 tot 2 bar aangeeft.

Bij de aanschaf van een radiator komt veel kijken. Naast de visuele aspecten als kleur, vorm en mogelijke accessoires is het vooral van belang te kijken naar de functionaliteit. Voor een bijverwarming kunt u bijvoorbeeld kiezen voor elektrische verwarming, maar voor plaatsing onder ramen is het verstandig een niet te hoge radiator te nemen. Een nieuwe radiatoren kopen? Niet alleen het type radiator (vorm, afmetingen, wattage, etc.), maar ook het daadwerkelijk goed plaatsen van de radiator is erg belangrijk.

Als je van plan bent om nieuwe radiatoren in jouw woning te plaatsen of je wilt de bestaande radiatoren verplaatsen, hou er dan goed rekening mee dat de plek waar jij je radiator neerzet van groot belang is voor de juiste werking van de radiatoren en optimaal comfort in jouw woning. Omdat dit nog niet bij iedereen zo bekend is willen wij je graag 4 belangrijke tips meegeven om rekening mee te houden.

1. Plaats de radiator altijd op het koudste punt in de ruimte. Bijvoorbeeld onder een raam of tegen een buitenmuur. Zo voorkom je koudeval en tochtgevoel.
2. Zorg dat de radiator minimaal 10 cm vrij is aan zowel de onder- als bovenzijde en dat de afstand tot de wand minimaal 2 cm is.
3. Probeer in grotere ruimtes het vermogen te verdelen door evenredige verdeling van de radiatoren. Dit zorgt voor een betere warmteverspreiding en optimaal comfort.
4. Indien je een thermostaatkraan plaatst, plaats deze dan nooit verticaal, maar horizontaal. Zo ontstaat een betere regeling door convectiewarmte.

Voorbeeld thermostaatknop: de Jaga HC thermostaatknop. Als je de thermostaatknop verticaal naast de radiator hangt kun je zien dat de warme opstijgende lucht langs de knop gaat; daarom is horizontale plaatsing van de thermostaatkraan vaak beter.

We hopen dat deze tips je op weg helpen bij het (her-)plaatsen van jouw radiatoren. Heb je nog vragen of kom je er niet helemaal uit, neem dat gerust contact met ons op.

Prijsindicaties en praktijkvoorbeelden van radiatoren en installatiekosten zijn veelbesproken onderwerpen. In algemene termen: de kosten voor radiatorvervanging gaan vaak van 140 tot 600 euro, afhankelijk van complexiteit en materiaal. Voor het plaatsen van een radiator kun je rekenen op ongeveer 100 tot 400 euro, afhankelijk van situatie en werkzaamheden. Het verplaatsen van radiatoren kan variëren tussen 150 en 500 euro.

Praktische samenvatting

• Kies horizotale of verticale radiatoren op basis van ruimte, stijl en wandoppervlak.
• Plaats radiatoren op het koudste punt en zorg voor voldoende luchtcirculatie.
• Bewaak de afstand tot wand en vloer en gebruik passende bevestigingen.
• Maak gebruik van een stromingsbuis bij bovenaansluitingen indien nodig.
