Isolatie van ventilatiebuizen: een essentiële stap voor energiezuinigheid en vochtpreventie

De markt streeft al jaren naar energiezuinigere ventilatie-installaties, wat heeft geleid tot de ontwikkeling van geavanceerde systemen zoals warmteterugwin-installaties (wtw-installaties). Deze innovatieve systemen zijn ontworpen om warmte uit de afgevoerde lucht terug te winnen en over te dragen aan de toevoerlucht in een gebouw. Met de opkomst van wtw-installaties ontstaat er voor installateurs een nieuwe, uitdagende isolatieklus: het dampdicht isoleren van ventilatiekanalen.

Temperatuurverschillen tussen de luchtstromen in de ventilatiekanalen kunnen leiden tot condensvorming, wat op zijn beurt vochtproblemen kan veroorzaken. Om ervoor te zorgen dat de isolatie haar effectiviteit behoudt, is het cruciaal om aandacht te besteden aan diverse aspecten van het isolatieproces.

Het belang van dampdichte isolatie

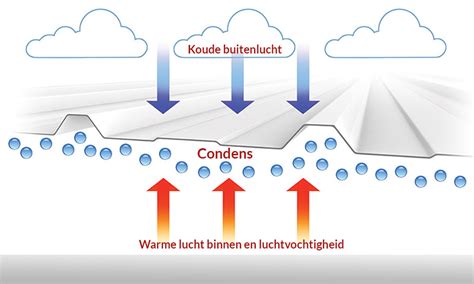

Dampdichte isolatie is essentieel om de vorming van ultrakleine waterdruppels (condens) te voorkomen die ontstaan door temperatuurverschillen. Langdurige blootstelling aan vocht kan de isolerende werking van het materiaal tenietdoen. Bij wtw-installaties is de afgevoerde lucht, nadat de warmte is onttrokken, relatief koud. In de ruimte waar de installatie is opgesteld, zoals een zolder of technische ruimte, is het daarentegen vaak warmer. Dit fenomeen is vergelijkbaar met het ontstaan van condens op een koude fles frisdrank die buiten de koelkast wordt geplaatst.

Dit condensatieproces kan zich ook voordoen in de toe- en afvoerkanalen van een wtw-unit als gevolg van temperatuurverschillen.

Factoren bij het isoleren van ventilatiekanalen

Isolatiedikte

Bij dampdichte isolatie is de juiste isolatiedikte van groot belang. In situaties waar de temperaturen extremer kunnen zijn, zoals bij de isolatie van de af- en toevoerkanalen van een binnen opgestelde luchtwarmtepomp, waar de af te voeren lucht een temperatuur van -15°C kan bereiken, is een minimale dampdichte isolatiedikte van 19 mm aan te raden.

Toegankelijkheid van de schacht

Een ander belangrijk aandachtspunt is de toegankelijkheid van de schacht na de bouw. Wanneer er na de bouw geen toegang meer is tot de schacht, bijvoorbeeld bij een centrale stijgleiding in een appartementencomplex, moet het risico op condensatie tot een absoluut minimum worden beperkt.

Kwaliteit en montage

Hoewel kwalitatieve ventilatiekanalen en hulpstukken vaak fabrieksmatig al correct worden geïsoleerd, is een juiste montage eveneens bepalend voor de effectiviteit. Hierbij zijn de volgende punten van belang:

• Er mag geen lucht onder het isolatiemateriaal komen door openstaande stukken bij het aansluiten, bijvoorbeeld van een bocht op een kanaal.
• De isolatie moet volledig doorlopen tot aan de kast (vooral bij warmtepompen) en nauw aansluiten op de kast.
• De beste methode om een beugel te monteren is direct op het stalen kanaal.
• Dakdoorvoeren dienen geïsoleerd of dubbelwandig te zijn, met speciale aandacht voor de afwerking van het dakbeschot.

Brandveiligheid van isolatiematerialen

Bij het toepassen van bouwproducten is het cruciaal dat deze niet bijdragen aan brandvoortplanting en verspreiding van rook in een gebouw. Door de toevoeging van dampdichte isolatiebuizen en hulpstukken veranderen de eigenschappen van het kanaalwerk, waarbij de brandbaarheid van de diverse isolatiematerialen sterk kan verschillen.

Materialen worden geclassificeerd in brandklassen, gebaseerd op zeven euronormen die sinds maart 2003 worden gehanteerd. Deze classificatie omvat testen op het veroorzaken van brandende druppels, die de brandverspreiding kunnen bevorderen, en op de mate van rookontwikkeling.

Overzicht van brandklassen

Klasse A1 staat voor de beste prestatie op het gebied van brandveiligheid, terwijl klasse F duidt op zeer brandbare materialen.

Specifieke ventilatiebuizen en materialen

EPS ventilatiebuizen

EPS ventilatiebuizen zijn vervaardigd uit geëxpandeerd polystyreen (EPS), een lichtgewicht en isolerend materiaal dat uitermate geschikt is voor ventilatiesystemen. Vanwege de uitstekende thermische eigenschappen worden deze buizen vaak toegepast in situaties waar isolatie een cruciale rol speelt. De werking van een EPS ventilatiebuis is gericht op het handhaven van een stabiele temperatuur van de luchtstroom tijdens het transport door het ventilatiesysteem.

Thermoduct spirobuizen

Thermoduct spirobuizen onderscheiden zich van EPS ventilatiebuizen door zowel het gebruikte materiaal als de toepassing. Thermoduct buizen worden doorgaans vervaardigd uit spiraalgewonden staal en zijn voorzien van een isolatielaag, wat resulteert in een hogere duurzaamheid en betere weerstand tegen mechanische schade.

Installatie van EPS ventilatiebuizen

Het monteren van een EPS ventilatiebuis is relatief eenvoudig. De buizen kunnen gemakkelijk worden verbonden met behulp van koppelstukken en montagebeugels. Door hun lichte gewicht zijn ze eenvoudig te hanteren en te bevestigen aan plafonds, wanden of vloeren.

De voordelen van EPS ventilatiebuizen omvatten hun superieure isolerende eigenschappen, het lichte gewicht en de eenvoudige installatie. Bij gespecialiseerde leveranciers kan men rekenen op een breed assortiment aan ventilatieproducten, waaronder EPS ventilatiebuizen, tegen concurrerende prijzen en met deskundig advies.

Praktische installatiehandleiding voor DYKA AIR

Voor kanalen die koudere lucht transporteren dan de omgevingstemperatuur, is dampdichte isolatie onmisbaar. Hiermee wordt condensvorming, vochtophoping en zelfs betonrot voorkomen. Hieronder volgt een stapsgewijze handleiding voor het isoleren van DYKA AIR:

1. Snijd het isolatiemateriaal op maat

   Meet en teken de juiste buislengte af met een potlood, merkkrijt of watervaste viltstift. Het materiaal kan licht krimpen bij temperatuurveranderingen, dus snijd het iets ruimer.

2. Smeer de randen in met lijm

   Kort de DYKA AIR buis in op de gewenste lengte met een buissnijder (voor ronde buizen) of een PVC zaag (voor ovale buizen). Een fijn getande zaag minimaliseert bramen. Het is essentieel om de buis haaks af te zagen om een optimale lijmverbinding te garanderen. Een afwijking van de haaksheid resulteert in een verminderd contactvlak voor de lijm.

   De insteekdiepte met het bijbehorende lijmvlak is ontworpen voor een luchtdichte verbinding. Afwijken hiervan verzwakt de verbinding.

3. Bevestig de twee delen aan elkaar

   Meet en markeer de insteekdiepte (het lijmvlak) van het hulpstuk met een potlood of stift. Teken dit af door het hulpstuk op de buis te plaatsen. Als de buizen zichtbaar blijven, gebruik dan afplakband om de insteekdiepte te markeren; dit band kan na het lijmen worden verwijderd, zodat de markering onzichtbaar blijft. Deze stap is cruciaal om de juiste hoeveelheid lijm te gebruiken.

   Controleer de passing van de buis in het hulpstuk tijdens het markeren om te beoordelen of deze strak of ruim is. Gebruik geen scherp voorwerp voor markeringen, aangezien dit het leidingsysteem kan verzwakken en lekkage kan veroorzaken.

4. Ontbraam de buis

   Verwijder na het afkorten alle bramen en oneffenheden met een ontbramer of vijl. Dit vergemakkelijkt het aanschuinen en voorkomt dat kleine PVC-deeltjes de lijmverbinding vervuilen.

5. Schuin de buis aan

   Voordat u gaat lijmen, dient u de buis aan te schuinen over minimaal 10% van de wanddikte onder een hoek van 10-15 graden. Gebruik een aanschuinapparaat voor ronde buizen voor het beste resultaat. Het aanschuinen vergemakkelijkt het inbrengen van de buis in het hulpstuk na reiniging en het aanbrengen van lijm, en zorgt voor een betere vloeibaarheid van de PVC-lijm tussen de buis en het hulpstuk.

   Te ver aanschuinend kan ertoe leiden dat de buis voorbij de stootrand van het hulpstuk komt, wat de luchtstroom kan onderbreken en geluid kan veroorzaken. Onvoldoende aanschuinend maakt het monteren van de verbinding lastiger.

6. Buis en hulpstuk reinigen

   Reinig het buiseinde (tot de gemarkeerde lijn) en de binnenkant van het hulpstuk met DYKA PVC reiniger, aangebracht met een schone, pluisvrije doek. De reiniger ontvet niet alleen, maar bereidt de oppervlakken ook voor op de lijmverbinding. Zorg ervoor dat de reiniger volledig is verdampt en eventuele condens is verwijderd voordat u de PVC-lijm aanbrengt.
