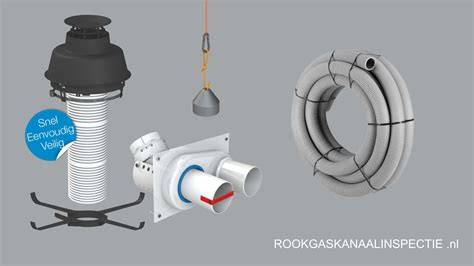

Een rookgasafvoerpijp zorgt voor de veilige afvoer van rookgassen van kachels en haarden. Er zijn verschillende soorten, diameters en materialen voor een rookgasafvoerpijp. Welke rookgasafvoerpijp in uw situatie het meest geschikt is, hangt af van de kachel of haard, de gebruikte brandstof en de situatie. Er is o.a. keuze uit een enkelwandig, dubbelwandig (geïsoleerd) en concentrisch rookgasafvoerpijp. Maar zo is er ook een flexibele rookgasafvoer (zie foto) en een gemetseld, stenen rookgasafvoerkanaal. Tegenwoordig wordt veel gewerkt met pijpmateriaal omdat het handiger te installeren is. Het materiaal van een rookgasafvoerpijp kan variëren van RVS en blauwgegloeid tot aluminium en gegalvaniseerd. Aluminium is bijvoorbeeld geschikt voor toepassing bij gaskachels maar is in combinatie met een houtkachel funest omdat de temperaturen van de rookgassen van een houtkachel veel te hoog zijn en het aluminium zou gaan verbranden. Omdat een (brand)veilig rookgasafvoerkanaal van levensbelang is, kunt u zich het beste laten adviseren door uw haardenspeciaalzaak.
Om goed advies te kunnen geven over een rookgasafvoerpijp is het handig als u een bouwtekening van uw woning meeneemt. In veel gevallen is het namelijk noodzakelijk dat de rookgasafvoerpijp boven de nok van uw woning uitsteekt (m.u.v. Er zijn verschillende afvoersystemen voor een gashaard. Zo kun je kiezen voor een open of gesloten afvoersysteem. Elke gashaard heeft zuurstof nodig, want zonder zuurstof kan een gashaard niet functioneren. Waar het zuurstof vandaan komt, verschilt per systeem. Een gashaard met een open afvoersysteem haalt zijn zuurstof uit de ruimte waar de gashaard staat. In dit geval moet de afvoer aangesloten worden op een kanaal of schoorsteen welke boven de nok van het dak uitmondt. Bij een gesloten systeem komt de aangevoerde lucht van buiten. Daarnaast worden de rookgassen rechtstreeks naar de buitenlucht afgevoerd. Het verbrandingsproces heeft geen open verbinding met de opstellingsruimte. Hierdoor is een gesloten gashaard veel veiliger. Het voordeel van een gesloten haard is dat deze tevens op de gevel aangesloten mag worden. Voor beide afvoersystemen is het belangrijk dat het afvoerkanaal gashaard de juiste diameter heeft. Wanneer het afvoerkanaal te klein is, zal het niet in staat zijn om de rookgassen voldoende naar buiten af te voeren. Een te grote gashaard afvoer zorgt ervoor dat de rookgassen te snel afkoelen, waardoor er condensatie ontstaat in het kanaal. De grootte is afhankelijk van de grootte van de gashaard. Neem gerust contact op voor meer informatie.
Ook wanneer de woning geen schoorsteen heeft of wanneer de afvoer niet door het dak kan, is het vaak mogelijk om een gashaard te plaatsen. Hedendaagse gashaarden zijn voorzien van een gesloten verbrandingssysteem. Heb je nog vragen over de juiste afvoer voor jouw gashaard? Iedere situatie is weer uniek. Wat is rookgasafvoer?Rookgasafvoer is het systeem waarmee rookgassen van een kachel of verwarmingsinstallatie veilig worden afgevoerd naar buiten. Afhankelijk van het toestel en het type verbranding kan dit een enkelwandige buis, dubbelwandige buis, flexibele voering of een concentrisch systeem zijn. Rookgasafvoer is essentieel voor de veiligheid en werking van uw kachel of cv-installatie.
Rookgasafvoer of rookkanaal - het verschilEen rookkanaal is de verzamelnaam voor het hele afvoersysteem van rookgassen, vaak bij houtkachels. Rookgasafvoer wordt specifieker gebruikt bij toestellen zoals pelletkachels, gashaarden en cv-ketels. Daarbij gaat het vaak ook om systemen die rookgas afvoeren en ook verbrandingslucht aanzuigen.
Toepassingen van rookgasafvoerRookgasafvoer komt voor bij meerdere type installaties:Houtkachels: maken gebruik van enkelwandige, flexibele of dubbelwandige geïsoleerde rookgasafvoer.Pelletkachels: gebruiken meestal hetzelfde type rookgasafvoer als houtkachels, namelijk enkelwandige stalen pijpen binnenshuis en dubbelwandige buizen voor buitendoorvoer.Gashaarden: kunnen open of gesloten zijn; gesloten toestellen maken gebruik van concentrische rookgasafvoer, voor open toestellen wordt hetzelfde systeem gebruikt als voor een houtkachel.CV-ketels: gebruiken enkelwandige en concentrische RVS rookgasafvoer, soms ook voorzien van siliconen ringen.
Rookgasafvoer als hoofdkanaal of aansluitingEr zijn twee hoofdtoepassingen:1. Hoofd schoorsteenkanaalEen volledig rookgasafvoerkanaal dat van toestel tot dak loopt. Bijvoorbeeld: een gemetselde schoorsteen, dubbelwandige geïsoleerde buis of een concentrisch systeem voor gaskachels.2. AansluitmateriaalVerbinding tussen de kachel en het hoofdkanaal. Denk aan zwarte stalen rookgasafvoer, RVS buis of concentrisch aansluitmateriaal bij gesloten gashaarden.
Welk type rookgasafvoer heeft u nodig?Het juiste materiaal hangt af van het toestel, de situatie en de eisen. Bekijk onze pagina over soorten rookgasafvoer voor gedetailleerde uitleg.Rookgasafvoer voor cv-installatiesRookgasafvoer bij cv moet na circa 15 jaar vervangen worden. Gebruik altijd RVS buizen - geen kunststof - vanwege de hittebestendigheid. Al ons materiaal is voorzien van siliconen afdichting en geschikt voor gasgestookte verwarming.
Rookgasafvoer bij pelletkachelsPelletkachels gebruiken rookgasafvoer vergelijkbaar met houtkachels: een enkelwandige stalen buis binnenshuis en een dubbelwandige buis voor de doorvoer door gevel of dak. Concentrisch rookgasafvoer is zelden van toepassing.Rookgasafvoer bij gaskachelsBij gaskachels is het belangrijk onderscheid te maken tussen open en gesloten toestellen. Gesloten gaskachels hebben meestal een concentrisch afvoersysteem waarbij verbrandingslucht wordt aangezogen en rookgas wordt afgevoerd via een dubbelwandige buis. Voor open toestellen volstaat enkelwandige buis mits er voldoende natuurlijke trek is en het systeem correct is aangesloten op een bestaand kanaal.
Regelgeving en keuringseisenEenkelwandige rookgasafvoer moet CE-gekeurd zijn. Voor dubbelwandige buizen geldt bovendien de NEN6062-norm in Nederland, inclusief verplichte omkokering. Let op: CE-keurmerk alléén is niet voldoende - kies voor Nederlands gekeurd materiaal met brandwerende isolatie.Rookgasafvoer kopenZoekt u aansluitmateriaal voor uw kachel of wilt u een compleet rookkanaal bouwen? Bekijk ons assortiment kachelpijp of neem contact met ons op voor persoonlijk advies.
Veelgestelde vragen (FAQ) Rookgasafvoer is het systeem waarmee rookgassen van een kachel, gaskachel, pelletkachel of cv-installatie veilig worden afgevoerd naar buiten. Dit kan via enkelwandige of dubbelwandige buizen, al dan niet concentrisch. Een rookkanaal is een overkoepelende term die vaak wordt gebruikt bij houtkachels. Rookgasafvoer verwijst meestal naar de specifieke afvoer van rookgassen bij cv-ketels, gaskachels en pelletkachels, vaak met luchtdichte of concentrische systemen. Voor pelletkachels gebruikt u meestal een enkelwandige RVS buis binnenshuis en een dubbelwandige buis buitenshuis. Concentrische rookgasafvoer is voor pelletkachels in Nederland niet toegestaan. Vooral bij cv-installaties geldt dat rookgasafvoer na ongeveer 15 jaar vervangen moet worden vanwege slijtage, condensatie en veiligheidsrisico's. Ja, rookgasafvoer is verplicht bij elk toestel dat rookgassen produceert. Het afvoersysteem moet voldoen aan de geldende veiligheidsnormen zoals CE en NEN6062. Een rookgasafvoer mag een korte horizontale sectie bevatten, mits deze voldoende afschot heeft richting de kachel en voldoet aan de richtlijnen van de fabrikant en het Bouwbesluit. Bij gesloten gaskachels gebruikt u meestal concentrische rookgasafvoer. Voor open gaskachels kan in de stookruimte enkelwandige buis worden gebruikt, daarbuiten dubbelwandige rookgasafvoer. De juiste diameter hangt af van het type toestel en het vermogen. Raadpleeg altijd de handleiding van het toestel of vraag advies bij aanschaf. Veelvoorkomende diameters zijn 80, 100, 130 en 150 mm. Ja, mits het bestaande kanaal geschikt is qua diameter, trek en materiaal. Vaak is een voering en overgangsstuk nodig om een veilige aansluiting te garanderen. Bij gesloten gaskachels heeft u een speciale renovatieset nodig NEN6062 is een Nederlandse norm die de eisen voor rookgasafvoer beschrijft, met name voor dubbelwandige systemen. Het garandeert dat het systeem bestand is tegen schoorsteenbrand en veilig door brandbare constructies kan worden geleid. We hebben er allemaal mee te maken, verwarming is essentieel in elke woning. Vooral in deze tijd waarin de zorg voor het milieu en veiligheid belangrijke onderwerpen zijn in nieuwbouw en bij renovatie van woningen en utiliteitsbouw. Stookinstallaties zelf worden enerzijds complexer en anderzijds meer bedrijfszeker. De producten uit het leveringspakket van De Kachelwinkel kenmerken zich door de uitstekende kwaliteit en voldoen uiteraard aan de vereiste CE-keurmerken. Hierdoor kan een gedegen advies en een snelle levering gegarandeerd worden. Voor elk type woning is er een passend rookgasafvoersysteem. Een rookgasafvoersysteem zorgt ervoor dat rookgassen op een veilige manier naar de buitenlucht worden geleid. Het belang van een goede afvoer van rookgas is cruciaal. Vragen? Meer informatie over installatie? Of u nu de voorkeur geeft aan traditioneel of modern, voor elke houtkachel gelden (wettelijke) eisen wat betreft de kwaliteit en constructie van het rookkanaal. Veiligheid, een goede werking en een optimaal rendement staan voorop. Daarom is het altijd aan te raden om een erkende vakman in te schakelen voor advies en installatie. Lucht (en dus ook rook) verplaatst zich altijd van de plek waar de druk (iets) hoger is naar de ruimte waar de druk lager is. Dat noemen we het principe van onderdruk. In een afvoer naar buiten heerst een onderdruk, waardoor de rook die weg zal kiezen. De mate van ‘trek’ hangt af van een aantal factoren. Een van de belangrijkste is de lengte van het rookkanaal. Hoe langer het kanaal, hoe groter het drukverschil en daarmee de trek. Bochten en verloopstukken hebben een negatieve invloed op de werking van het rookkanaal. Daarnaast wordt de trek veroorzaakt door het warm worden van het afvoerkanaal. Hoe warmer het kanaal van binnen is, des te meer trek er zal zijn. Iedere kachel heeft een minimale hoeveelheid geforceerde trek, uitgedrukt in Pascal, nodig om goed te kunnen branden. Mocht het rookkanaal deze waarde niet halen dan moeten er aanpassingen gedaan worden om deze alsnog te halen. Een rookkanaal met onvoldoende trek kan gevaarlijke situaties opleveren. Een mogelijkheid om de trek van een schoorsteen te bevorderen is een rookafzuiger. Een rookafzuiger verbeterd de werking van het kanaal, heeft een anti-terugslag en de verbranding van de kachel verbeterd. Er zijn verschillende systemen rookgasafzuigers op de markt. De afvoer van rookgas uit de kachel of haard gaat uiteraard gepaard met (soms zeer) hoge temperaturen. Denk ook aan de uitzonderingssituaties zoals bij een schoorsteenbrand waar de temperatuur kan oplopen tot 500 oC. Daarom is het belangrijk dat het rookkanaal tegen deze temperaturen bestand is. Bij traditionele stenen schoorstenen is dat niet altijd (meer) het geval en bestaat zelfs het risico van lekkage, met alle gevaren van dien. Er zijn vele verschillende afvoersystemen voor houtkachels op de markt. Per kachel verschilt het welke diameter u nodig heeft. In de regel geldt dat: des te hoger het vermogen van de kachel, des te groter de diameter van de rookgasafvoer van de kachel is. Van ieder model hebben we onder de technische specificaties de diameter van de rookgasafvoer staan. Daarnaast is er een groot aanbod aan verloopstukken. Voor het aansluiten van een houtkachel aan een rookkanaal adviseren wij in de regel om te kiezen voor een enkelwandige buis uit RVS. Oude rookkanalen bestaan altijd uit opgemestelde stenen. Indertijd bestonden de systemen bestaande uit metalen buizen nog niet. Afhankelijk van de situatie kan het bestaande stenen rookkanaal nog gebruikt worden voor het stoken van een houtkachel. Een van de belangrijke voorwaarden is dat het stenen kanaal geheel vrij van scheuren moet zijn. Als er een nieuw rookkanaal geinstalleerd moet worden kiest men bijna altijd voor een dubbelwandig rookkanaal uit RVS. Dit is bij uitstek het type rookkanaal voor een moderne houtkachel. Het onderhoud is eenvoudig, het kanaal is snel op temperatuur en is relatief eenvoudig te plaatsen. Het nadeel zijn de relatief hoge kosten. Ondanks de goede eigenschappen van het RVS dubbelwandige kanaal is het van groot belang dat deze op correcte wijze geinstalleerd wordt. Bij normaal gebruik blijft de buitenkant van het kanaal relatief koud. Mocht er een schoorsteenbrand ontstaan dan kan de temperatuur hoog oplopen. Daarom is het belangrijk dat het kannaal volledig omkokerd wordt met een goedgekeurde brandvrije plaat. Bij houten vloeren moet deze omkokering door de vloer heen lopen. Van dit type buis is er een groot aanbod en het meest geschikte is afhankelijk van de situatie. Bijvoorbeeld enkel- of dubbelwandig. Deze buis wordt voor kanaalrenovatie gebruikt. Deze kanaalvoering is ontwikkeld voor de renovatie van bestaande rookkanalen. Voor aanleg en materiaalgebruik van rookkanalen gelden diverse eisen en normen, zowel nationaal als Europees. Die hebben betrekking op zaken als brandveiligheid en kwaliteit (NEN 6062 en NEN 6064). U zult het TNO-keurmerk en mogelijk het KOMO-keurmerk tegenkomen, die aangeven dat het systeem is getest volgens de Nederlandse eisen. Bij het stoken op hout adviseren wij het rookkanaal tenminste 1 keer per jaar schoon te maken. Een enkelwandig rookkanaal mag nooit in contact komen met andere materialen zoals plafond. Heeft u vragen over de installatie van een rookgasafvoer of een rookkanaal voor houtkachels?
